Z16ER2.0TR YBG205

Z16ER2.0TR YBG205 von ZCC Cutting Tools – Gewindedrehplatte für Außengewinde

Die Z16ER2.0TR YBG205 von ZCC Cutting Tools ist eine zType-Gewindedrehplatte für das Außengewinde-Drehen. Die Kennzeichnung 2.0TR definiert die vorgesehene metrisches ISO-Trapezgewinde mit Trapezgewindeprofil 30°; die Ausführung ist rechts schneidend. Dadurch ist die Platte eine eindeutig zuordenbare Lösung für CNC-Drehmaschinen und Gewindedrehprozesse, bei denen Gewindeform, Schneidrichtung und Plattensitz exakt zusammenpassen müssen.

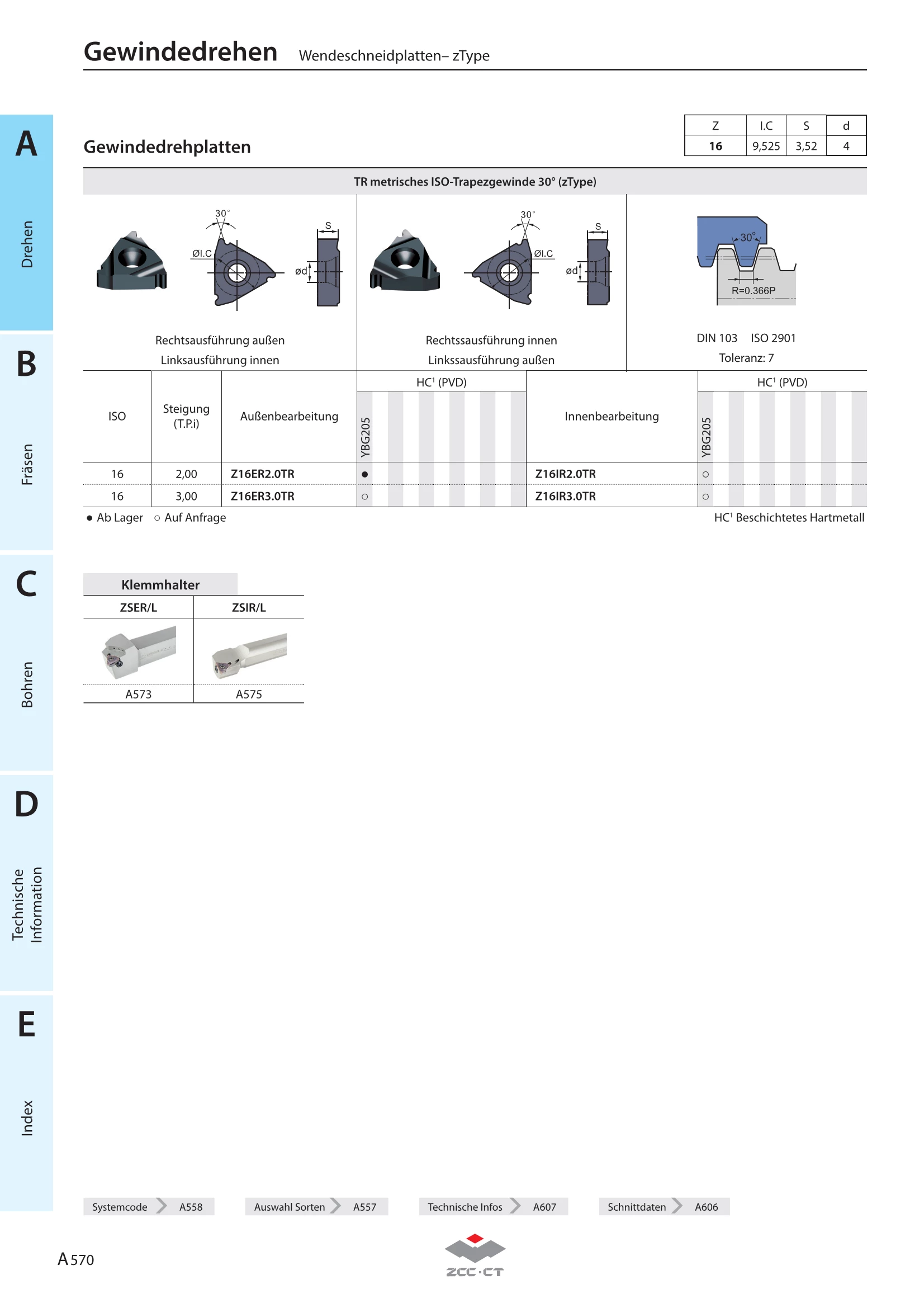

Beim Gewindedrehen entscheiden Profil, Steigung, Bearbeitungsrichtung, Sorte und stabile Spannung über Maßhaltigkeit, Flankenqualität und Prozesssicherheit. Die Z16-Ausführung besitzt laut Katalog einen I.C. von 9,525 mm, eine Dicke von 3,52 mm und eine Bohrung von 4 mm. In Verbindung mit einem passenden zType-Gewindedrehhalter unterstützt sie einen strukturierten und wiederholbaren Schneidkantenwechsel. Die Artikelkennzeichnung erleichtert die Werkzeugvoreinstellung sowie die sichere Nachbestellung im Fertigungsalltag.

Warum diese Gewindedrehplatte?

Die Platte ist für Außengewinde und eine rechts schneidend Bearbeitung vorgesehen. Das vorgegebene Trapezgewindeprofil 30° verhindert, dass eine unpassende Universalgeometrie für das Gewinde eingesetzt wird. Die Sorte YBG205 ist eine PVD-mehrlagig beschichtete Hartmetallsorte. Im Katalog ist sie im Bereich ISO P10–P30, M20–M40 und S15–S25 für nichtrostenden Stahl, Superlegierungen und Stahl genannt. Ihre sehr gute Verschleißfestigkeit und Temperaturbeständigkeit unterstützen eine wirtschaftliche Werkzeugauswahl im vorgesehenen Anwendungsbereich.

Vorteile für das CNC-Gewindedrehen

• ZCC Cutting Tools zType-Gewindedrehplatte für Außengewinde
• rechts schneidend Ausführung
• Trapezgewindeprofil 30° gemäß Artikelkennzeichnung
• Steigung: 2.0 mm
• PVD-mehrlagig beschichtete Sorte YBG205
• Sehr gute Verschleißfestigkeit und Temperaturbeständigkeit
• Klare Werkzeugzuordnung für CNC-Prozesse und Nachbestellung

Technische Daten

• Hersteller: ZCC Cutting Tools
• Plattenausführung: Z16ER2.0TR
• Bearbeitungsart: Außengewinde, rechts schneidend
• Gewindeausführung: metrisches ISO-Trapezgewinde
• Profil: Trapezgewindeprofil 30°
• Steigung: 2.0 mm
• Plattengröße I.C.: 9,525 mm
• Plattendicke S: 3,52 mm
• Bohrungsdurchmesser d: 4 mm
• Sorte: YBG205; ISO P10–P30, M20–M40 und S15–S25

Passend auswählen und bestellen

Wählen Sie die Z16ER2.0TR YBG205, wenn Sie metrisches ISO-Trapezgewinde mit der Kennzeichnung 2.0TR fertigen und einen kompatiblen zType-Gewindedrehhalter verwenden. Prüfen Sie vor dem Kauf Gewindenorm, Steigung, Schneidrichtung sowie Innen- oder Außengewinde. Schnittgeschwindigkeit, Zustellung, Kühlschmierung und Werkstückspannung müssen an den realen Prozess angepasst werden. Jetzt die passende ZCC Cutting Tools Gewindedrehplatte auswählen und Gewinde präzise, stabil sowie reproduzierbar fertigen.
