Form CC** Wendeplatten
CCMT09T304-EF YBG205H
CCMT09T304-EF YBG205H Die CCMT09T304-EF YBG205H von ZCC Cutting Tools Europe GmbH ist eine positive Wendeschneidplatte für das Drehen. Sie besitzt den Spanbrecher EF und das Substrat YBG205H. Die Herstellerklassifikation lautet HC. Eigenschaften EF: Spanbrecher mit scharfer Schneidkante und großem Spanwinkel Bearbeitungsbereich: Schlichten Substrat: YBG205H Ausführung: positiv Einsatzbereiche Der Spanbrecher EF ist für die Schlichtbearbeitung von Edelstahl und Superlegierungen vorgesehen. Die zugeordneten ISO-Werkstoffgruppen sind M für Edelstahl und S für Superlegierungen beziehungsweise hitzebeständige Legierungen. Technische Daten Hersteller: ZCC Cutting Tools Europe GmbH Spanbrecher Produktbezeichnung CCMT09T304-EF YBG205H Produkttyp: Wendeschneidplatte zum Drehen ISO-Grundcode: CCMT09T304 Form C: rhombische Plattenform mit 80° Eckenwinkel Freiwinkel C: 7° Toleranzklasse: M Ausführungsmerkmal T: Befestigungsbohrung mit einseitiger Spanformgeometrie Größencode: 09 Innkreis: 9,525 mm Dickencode: T3 Plattendicke: 3,97 mm Eckenradius: 0,4 mm Spanbrecher-Code: EF Substratbezeichnung: YBG205H Herstellerklassifikation: HC
CCMT060204-AHF YB9315
CCMT060204-AHF YB9315 Die CCMT060204-AHF YB9315 von ZCC Cutting Tools Europe GmbH ist eine positive Wendeschneidplatte zum Drehen. Sie besitzt eine rhombische 80°-Form, einen Freiwinkel von 7° und den Spanbrecher AHF. YB9315 ist die Sortenbezeichnung. Eigenschaften AHF-Spanbrecher: Geschliffene Geometrie mit ausgewogener Schärfe und Schneidkantenstabilität Bearbeitungsbereich: Schlichten Anwendungen: Edelstahl, Superlegierungen und Stahl Sortenbereiche: M, S und P Technische Daten Hersteller: ZCC Cutting Tools Europe GmbH Spanbrecher Produktbezeichnung CCMT060204-AHF YB9315 Produkttyp: Wendeschneidplatte zum Drehen Grundcode: CCMT060204 Formcode C: 80°-Rhombus Freiwinkelcode C: 7° Toleranzcode: M Befestigungsmerkmal: T Größen-/IC-Code: 06 Dicken-Code: 02 Eckenradius-Code: 04, entsprechend 0,4 mm Spanbrecher-Code: AHF Sortenbezeichnung: YB9315 Ausführung: positiv; HC Einsatzbereiche Die AHF-Geometrie ist für das Schlichten von Werkstoffen der ISO-Gruppen P, M und S vorgesehen. ISO P: Stahl ISO M: Edelstahl ISO S: Superlegierungen und hitzebeständige Legierungen
CCMT060208-AHF YB9320
CCMT060208-AHF YB9320 Die CCMT060208-AHF YB9320 von ZCC Cutting Tools Europe GmbH ist eine positive Wendeschneidplatte zum Drehen. Sie besitzt eine rhombische 80°-Form, einen Freiwinkel von 7° und den Spanbrecher AHF. YB9320 ist die Sorte. Eigenschaften Plattenform: 80°-Rhombus Freiwinkel: 7° Spanbrecher: AHF AHF-Geometrie: geschliffene Geometrie mit ausgewogener Schärfe und Schneidkantenstabilität Substrat: YB9320 Ausführung: positiv Einsatzbereiche Der Spanbrecher AHF ist für das Schlichten von Stahl, Edelstahl und Superlegierungen vorgesehen. Die zugeordneten ISO-Werkstoffgruppen sind P, M und S. ISO P: Stahl ISO M: Edelstahl ISO S: Superlegierungen und hitzebeständige Legierungen Technische Daten Hersteller: ZCC Cutting Tools Europe GmbH Spanbrecher Produktname CCMT060208-AHF YB9320 Produkttyp: Wendeschneidplatte zum Drehen Grundcode: CCMT060208 Formcode: C Freiwinkelcode: C Toleranzcode: M Befestigungsmerkmal: T Größen-/IC-Code: 06 Dicken-Code: 02 Eckenradius-Code: 08 Spanbrecher-Code: AHF Substratbezeichnung: YB9320 Kategorienangabe: HC
CCMT060204-EM YBG205
CCMT060204-EM YBG205 Die CCMT060204-EM YBG205 von ZCC Cutting Tools Europe GmbH ist eine positive Wendeschneidplatte zum Drehen. Der Grundcode CCMT060204 kennzeichnet eine rhombische 80°-Form mit 7° Freiwinkel, Toleranzklasse M und Befestigungsmerkmal T. Eigenschaften und Anwendung Der Spanbrecher EM besitzt eine scharfe Schneidkante und ist für die prozesssichere mittlere Bearbeitung von Edelstahl und Superlegierungen angegeben. Der zugehörige Sortenbereich umfasst die ISO-Werkstoffgruppen M und S. YBG205 ist als PVD-beschichtete Hartmetallsorte für die mittlere Bearbeitung bis zum Schruppen von Stahl und Edelstahl angegeben. Der Einsatzbereich umfasst P15–P30 und M20–M35. Laut Produktdaten bietet die Sorte eine ausgewogene Balance zwischen Verschleißfestigkeit und Zähigkeit. Technische Daten Hersteller: ZCC Cutting Tools Europe GmbH Spanbrecher Produktbezeichnung CCMT060204-EM YBG205 Produkttyp: Wendeschneidplatte zum Drehen Grundcode: CCMT060204 Form: 80°-Rhombus, Formcode C Freiwinkel: 7°, Freiwinkelcode C Toleranzklasse: M Befestigungsmerkmal: T Größen- und IC-Code: 06 Dickencode: 02 Eckenradiuscode: 04 Spanbrecher: EM Substrat Sortenbezeichnung YBG205 Schneidstoffangabe: HC Einsatzbereiche Spanbrecher Edelstahlmittlere Bearbeitung mit Spanbrecher EM Superlegierungen und hitzebeständige Legierungen: mittlere Bearbeitung im ISO-Bereich S Stahl: mittlere Bearbeitung bis Schruppen im Sortenbereich P15–P30 Edelstahl: mittlere Bearbeitung bis Schruppen im Sortenbereich M20–M35 ISO-Werkstoffgruppe P: Stahl ISO-Werkstoffgruppe M: Edelstahl ISO-Werkstoffgruppe S: Superlegierungen und hitzebeständige Legierungen
CCMT09T304-EM YBM253
Produktbeschreibung CCMT09T304-EM YBM253 von ZCC Cutting Tools Europe GmbH ist eine positive Wendeschneidplatte für das Drehen. Die ISO-Bezeichnung CCMT09T304 beschreibt eine rhombische C-Form mit 80° Spitzenwinkel, 7° Freiwinkel, Toleranzklasse M und Befestigungsmerkmal T. Die Platte besitzt einen Innkreis von 9,525 mm, eine Dicke von 3,97 mm und einen Eckenradius von 0,4 mm. Der Spanbrecher-Code EM steht für eine scharfe Schneidkante zur prozesssicheren mittleren Bearbeitung von Edelstahl und Superlegierungen. YBM253 ist eine CVD-beschichtete Hartmetallsorte im Bereich M15–M35 für die mittlere Bearbeitung bis zum Schruppen von Edelstahl. Vorteile und Eigenschaften Positive Wendeschneidplatte für Drehanwendungen EM-Spanbrecher mit scharfer Schneidkante für die mittlere Bearbeitung YBM253 mit hoher Verschleißfestigkeit und Deformationsbeständigkeit CVD-beschichtete Hartmetallsorte für Edelstahl Bearbeitungsbereich der Sorte: mittlere Bearbeitung bis Schruppen Einsatzbereiche Der EM-Spanbrecher ist für die mittlere Bearbeitung von Edelstahl und Superlegierungen dokumentiert. Dies entspricht den ISO-Werkstoffgruppen M für Edelstahl und S für Superlegierungen beziehungsweise hitzebeständige Legierungen. Die Sorte YBM253 deckt den Sortenbereich M15–M35 ab und ist für die mittlere bis Schruppbearbeitung von Edelstahl vorgesehen. Technische Daten Hersteller: ZCC Cutting Tools Europe GmbH Spanbrecher Produktbezeichnung CCMT09T304-EM YBM253 Produkttyp: Wendeschneidplatte zum Drehen ISO-Code: CCMT09T304 Form: C, rhombisch mit 80° Spitzenwinkel Freiwinkel: C, 7° Toleranzklasse: M Befestigungsmerkmal: T Innkreis: 9,525 mm Dicke: 3,97 mm Eckenradius: 0,4 mm Spanbrecher: EM Substrat Sortenbezeichnung YBM253 Sortenbereich: M15–M35 ISO-Werkstoffgruppen des EM-Spanbrechers: M, S Ausführung: positiv, HC
CCMT060202-EF YBM153
CCMT060202-EF YBM153 von ZCC Cutting Tools Europe GmbH CCMT060202-EF YBM153 ist eine positive Wendeschneidplatte zum Drehen. Die 80°-Rhombusform und der Freiwinkel von 7° sind im ISO-Grundcode CCMT060202 festgelegt. Der Spanbrecher EF ist für die Schlichtbearbeitung von Edelstahl und Superlegierungen der ISO-Werkstoffgruppen M und S vorgesehen. Eigenschaften Spanbrecher EF: scharfe Schneidkante und großer Spanwinkel zum Schlichten Anwendungswerkstoffe des Spanbrechers: Edelstahl und Superlegierungen Sortenbezeichnung YBM153: CVD-beschichtete Hartmetallsorte im Bereich M10–M25 Bearbeitungsbereich der Sorte: Schlicht- bis mittlere Bearbeitung von Edelstahl Sorteneigenschaften: hohe Verschleißfestigkeit und Temperaturbeständigkeit Einsatzbereiche Der EF-Spanbrecher ist für das Schlichten von Edelstahl und Superlegierungen in den ISO-Werkstoffgruppen M und S ausgelegt. Die Sorte YBM153 deckt die Schlicht- bis mittlere Bearbeitung von Edelstahl im Sortenbereich M10–M25 ab. ISO M: Edelstahl ISO S: Superlegierungen und hitzebeständige Legierungen Bearbeitungsarten: Schlichten sowie Schlichten bis mittlere Bearbeitung Technische Daten Hersteller: ZCC Cutting Tools Europe GmbH Spanbrecher Produktname CCMT060202-EF YBM153 Produkttyp: Wendeschneidplatte zum Drehen Grundcode: CCMT060202 Formcode C: 80°-Rhombus Freiwinkelcode C: 7° Toleranzcode: M Befestigungsmerkmal: T Größen- beziehungsweise IC-Code: 06 Dicken-Code: 02 Eckenradius-Code: 02 Spanbrecher-Code: EF Substrat Sortenbezeichnung YBM153 Sortenbereich: M10–M25
CCMT120408-AHF YB9320
CCMT120408-AHF YB9320 Die CCMT120408-AHF YB9320 von ZCC Cutting Tools Europe GmbH ist eine positive Wendeschneidplatte zum Drehen. Sie besitzt eine geschliffene AHF-Geometrie mit ausgewogener Schärfe und Schneidkantenstabilität und ist für das Schlichten von Stahl, Edelstahl und Superlegierungen vorgesehen. Eigenschaften Plattenform: 80°-Rhombus Freiwinkel: 7° Ausführung: positiv Spanbrecher: AHF Geometrie: geschliffen, mit ausgewogener Schärfe und Schneidkantenstabilität Substrat: YB9320 Herstellerangabe: HC Einsatzbereiche Der Spanbrecher AHF ist für die Bearbeitungsart Schlichten ausgelegt. Der dokumentierte Anwendungsbereich umfasst Stahl, Edelstahl und Superlegierungen. ISO-Werkstoffgruppe P: Stahl ISO-Werkstoffgruppe M: Edelstahl ISO-Werkstoffgruppe S: Superlegierungen und hitzebeständige Legierungen Technische Daten Hersteller: ZCC Cutting Tools Europe GmbH Spanbrecher Produktname CCMT120408-AHF YB9320 Produkttyp: Wendeschneidplatte zum Drehen Grundcode: CCMT120408 Formcode: C – 80°-Rhombus Freiwinkelcode: C – 7° Toleranzcode: M Befestigungsmerkmal: T Größen-/IC-Code: 12 Dicken-Code: 04 Eckenradius-Code: 08 Eckenradius: 0,8 mm Spanbrecher-Code: AHF Substratbezeichnung: YB9320
CCMT09T304-AHF YB9320
CCMT09T304-AHF YB9320 Die CCMT09T304-AHF YB9320 von ZCC Cutting Tools Europe GmbH ist eine positive Wendeschneidplatte zum Drehen. Sie kombiniert die ISO-Ausführung CCMT09T304 mit dem Spanbrecher AHF und dem Substrat YB9320. Eigenschaften Der AHF-Spanbrecher besitzt eine geschliffene Geometrie mit ausgewogener Schärfe und Schneidkantenstabilität. Er ist für das Schlichten von Stahl, Edelstahl und Superlegierungen vorgesehen. Technische Daten Hersteller: ZCC Cutting Tools Europe GmbH Spanbrecher Produktname CCMT09T304-AHF YB9320 Produkttyp: Wendeschneidplatte zum Drehen ISO-Code: CCMT09T304 Form: C, rhombisch mit 80° Eckenwinkel Freiwinkel: C, 7° Toleranzklasse: M Befestigungsmerkmal: T Inscribed Circle: 9,525 mm Dicke: 3,97 mm Eckenradius: 0,4 mm Spanbrecher: AHF Substrat: YB9320 Ausführung: positiv Klassifizierung: HC Einsatzbereiche Bearbeitungsart: Schlichten Werkstoffe: Stahl, Edelstahl und Superlegierungen Sortenbereiche der AHF-Geometrie: P, M und S ISO-Werkstoffgruppe P: Stahl ISO-Werkstoffgruppe M: Edelstahl ISO-Werkstoffgruppe S: Superlegierungen und hitzebeständige Legierungen
CCMT060204-AHF YBS103
CCMT060204-AHF YBS103 Die CCMT060204-AHF YBS103 von ZCC Cutting Tools Europe GmbH ist eine positive Wendeschneidplatte zum Drehen. Sie besitzt eine rhombische 80°-Form und einen Freiwinkel von 7°. Der Spanbrecher AHF ist für das Schlichten von Stahl, Edelstahl und Superlegierungen vorgesehen. Eigenschaften AHF-Spanbrecher: Geschliffene Geometrie mit ausgewogener Schärfe und Schneidkantenstabilität Bearbeitungsbereich: Schlichten Schneidplattenform: 80°-Rhombus Freiwinkel: 7° Ausführung: positiv Einsatzbereiche Die AHF-Geometrie ist für die Schlichtbearbeitung der ISO-Werkstoffgruppen P, M und S ausgelegt. ISO P: Stahl ISO M: Edelstahl ISO S: Superlegierungen und hitzebeständige Legierungen Technische Daten Hersteller: ZCC Cutting Tools Europe GmbH Spanbrecher Produktbezeichnung CCMT060204-AHF YBS103 Produkttyp: Wendeschneidplatte zum Drehen Grundcode: CCMT060204 Formcode: C, 80°-Rhombus Freiwinkelcode: C, 7° Toleranzcode: M Befestigungscode: T Größen- beziehungsweise IC-Code: 06 Dicken-Code: 02 Nenndicke: 2,4 mm Eckenradius-Code: 04 Eckenradius: 0,4 mm Spanbrecher: AHF Substrat: YBS103 Klassifikation: HC Kategorie: ZCC-CT Bestellsystem, Form CC** Wendeplatten
CCMT09T304-EF YBG105
CCMT09T304-EF YBG105 Die CCMT09T304-EF YBG105 von ZCC Cutting Tools Europe GmbH ist eine positive Wendeschneidplatte zum Drehen. Sie besitzt die Spanbrechergeometrie EF und das Substrat YBG105. Die EF-Geometrie ist mit einer scharfen Schneidkante und einem großen Spanwinkel für die Schlichtbearbeitung ausgeführt. Technische Merkmale Plattenform: rhombisch mit 80° Eckenwinkel Freiwinkel: 7° Toleranzklasse: M Ausführung: positiv Wendeschneidplatten-Code: CCMT09T304 Spanbrecher-Code: EF Substrat: YBG105 Schneidstoff-Kennzeichnung: HC Innenkreisdurchmesser: 9,525 mm Plattendicke: 3,97 mm Eckenradius: 0,4 mm Einsatzbereiche Die EF-Geometrie ist für das Schlichten von Edelstahl und Superlegierungen vorgesehen. Die zugeordneten ISO-Werkstoffgruppen sind M für Edelstahl und S für Superlegierungen beziehungsweise hitzebeständige Legierungen. Anwendung: Edelstahl und Superlegierungen Bearbeitungsart: Schlichten Sortenbereiche: M und S ISO-Werkstoffgruppe M: Edelstahl ISO-Werkstoffgruppe S: Superlegierungen und hitzebeständige Legierungen

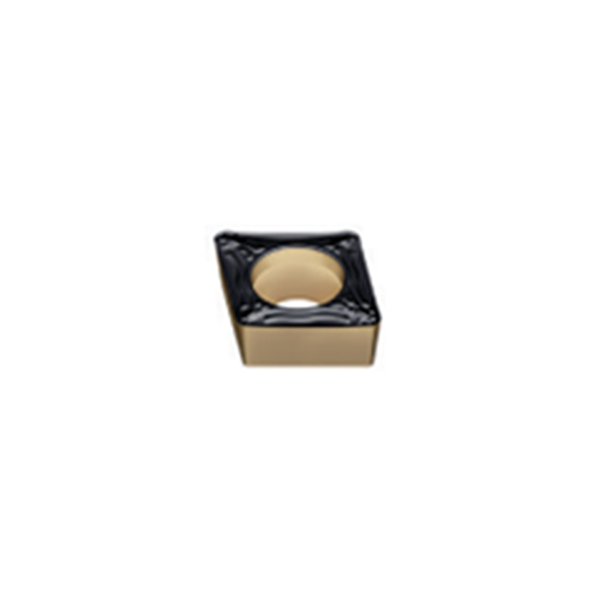

CCMT09T304-XF YBC103
CCMT09T304-XF YBC103 von ZCC Cutting Tools Europe GmbH Die CCMT09T304-XF YBC103 ist eine positive Wendeschneidplatte zum Drehen und für die Schlichtbearbeitung von Stahl ausgelegt. Der Spanbrecher XF besitzt eine doppelseitige Spanleitstufe und ermöglicht eine gute Spankontrolle bei geringen Schnittkräften. YBC103 ist ein CVD-beschichtetes Hartmetallsubstrat im Sortenbereich P05-P15. Eigenschaften und Vorteile XF-Spanbrecher zum Schlichten von Stahl Doppelseitige Spanleitstufe für eine gute Spankontrolle Geringe Schnittkräfte bei der Schlichtbearbeitung YBC103 für die Schlicht- bis mittlere Bearbeitung von Stahl Für hohe Schnittgeschwindigkeiten vorgesehen Sehr gute Verschleißfestigkeit und Zähigkeit Einsatzbereiche Die Wendeschneidplatte ist für Stahl der ISO-Werkstoffgruppe P bestimmt. Der XF-Spanbrecher deckt die Schlichtbearbeitung ab. Das CVD-beschichtete Hartmetallsubstrat YBC103 erweitert den Bearbeitungsbereich auf das Schlichten bis zur mittleren Bearbeitung und ist dem Sortenbereich P05-P15 zugeordnet. Technische Daten Hersteller: ZCC Cutting Tools Europe GmbH Spanbrecher Produktbezeichnung CCMT09T304-XF YBC103 Produkttyp: Positive Wendeschneidplatte zum Drehen ISO-Code: CCMT09T304 Form: C, rhombisch mit 80° Spitzenwinkel Freiwinkel: C, 7° Toleranzklasse: M Befestigungsmerkmal: T Inkreis: 9,525 mm Dicke: 3,97 mm Eckenradius: 0,4 mm Spanbrecher-Code: XF Substratcode: YBC103 Beschichtung: CVD Sortenbereich: P05-P15 ISO-Werkstoffgruppe: P für Stahl Bearbeitungsbereich: Schlichten bis mittel
CCGT060201-QF YBG205H
Wendeschneidplatte-Drehen; positiv; HC
CCMT120408-EM YBM253
CCMT120408-EM YBM253 Die CCMT120408-EM YBM253 von ZCC Cutting Tools Europe GmbH ist eine positive Wendeschneidplatte zum Drehen. Sie kombiniert den Spanbrecher EM mit der CVD-beschichteten Hartmetallsorte YBM253. Eigenschaften Spanbrecher EM: Scharfe Schneidkante für die prozesssichere mittlere Bearbeitung von Edelstahl und Superlegierungen Sorte YBM253: CVD-beschichtete Hartmetallsorte für die mittlere bis Schruppbearbeitung von Edelstahl Sortenbereich YBM253: M15–M35 Ausgewiesene Eigenschaften der Sorte: hohe Verschleißfestigkeit und Deformationsbeständigkeit Einsatzbereiche Der Spanbrecher EM ist für die mittlere Bearbeitung in den ISO-Werkstoffgruppen M und S dokumentiert. ISO M umfasst Edelstahl, ISO S Superlegierungen beziehungsweise hitzebeständige Legierungen. Die Sorte YBM253 ist für Edelstahl im Bereich M15–M35 sowie für die mittlere Bearbeitung bis zum Schruppen vorgesehen. Technische Daten Hersteller: ZCC Cutting Tools Europe GmbH Spanbrecher Produktbezeichnung CCMT120408-EM YBM253 Produkttyp: Wendeschneidplatte zum Drehen Grundcode: CCMT120408 Formcode C: rhombische Form mit 80° Spitzenwinkel Freiwinkelcode C: 7° Toleranzcode: M Befestigungsmerkmal: T Größen- beziehungsweise IC-Code: 12 Dicken-Code: 04 Eckenradius-Code: 08 Spanbrecher-Code: EM Substrat Sortenbezeichnung YBM253 Beschichtung der Hartmetallsorte: CVD-beschichtet Bearbeitungsbereiche: mittlere Bearbeitung bis Schruppen Werkstoffgruppen: M für Edelstahl und S für Superlegierungen beziehungsweise hitzebeständige Legierungen
CCMT09T308-AHF YNT251
CCMT09T308-AHF YNT251 Die CCMT09T308-AHF YNT251 von ZCC Cutting Tools Europe GmbH ist eine positive Wendeschneidplatte zum Drehen. Der Spanbrecher AHF besitzt eine geschliffene Geometrie mit ausgewogener Schärfe und Schneidkantenstabilität. YNT251 ist die Sorte. Technische Merkmale Produkttyp: Wendeschneidplatte zum Drehen ISO-Bezeichnung: CCMT09T308 Form C: rhombische Plattenform mit 80° Eckenwinkel Freiwinkel C: 7° Toleranzklasse: M Befestigungsmerkmal: T Innenkreisdurchmesser: 9,525 mm Plattendicke: 3,97 mm Eckenradius: 0,8 mm Spanbrecher: AHF Substrat: YNT251 Ausführung: positiv Einsatzbereiche Der Spanbrecher AHF ist für das Schlichten von Edelstahl, Superlegierungen und Stahl vorgesehen. ISO-Werkstoffgruppe P: Stahl ISO-Werkstoffgruppe M: Edelstahl ISO-Werkstoffgruppe S: Superlegierungen und hitzebeständige Legierungen
CCMT09T308-HM YBD102
Produktbeschreibung CCMT09T308-HM YBD102 von ZCC Cutting Tools Europe GmbH ist eine positive Wendeschneidplatte zum Drehen. Die Ausführung kombiniert den einseitigen HM-Spanbrecher für die mittlere Bearbeitung mit dem Substrat YBD102. Eigenschaften Einseitiger HM-Spanbrecher für die mittlere Bearbeitung Für die Bearbeitung von Stahl und Guss beziehungsweise Gusseisen Balance aus Schärfe und Schneidkantenstabilität Positive Wendeschneidplatte Einsatzbereiche Der HM-Spanbrecher ist für die mittlere Drehbearbeitung von Stahl und Gusseisen vorgesehen. Die zugehörigen ISO-Werkstoffgruppen sind P für Stahl und K für Gusseisen. Technische Daten Hersteller: ZCC Cutting Tools Europe GmbH Spanbrecher Produktname CCMT09T308-HM YBD102 Produkttyp: Wendeschneidplatte zum Drehen ISO-Code: CCMT09T308 Formcode: C Freiwinkelcode: C Toleranzcode: M Befestigungsmerkmal: T Größencode: 09 Dickencode: T3 Eckenradius: 0,8 mm Spanbrecher-Code: HM Substrat: YBD102 Bearbeitungsbereich: mittlere Bearbeitung Werkstoffe: Stahl und Guss beziehungsweise Gusseisen ISO-Werkstoffgruppen: P und K Materialklassifikation: HC
