Aufnahmen

HSK-A 63 (DIN 69893 - 1) Weldon KKB ( Wuchtgüte 2.5 G 25000 RPM)Maximaler Rundlauffehler des inneren Ø zum äußeren Kegel ist <0.005 mm Artikelbezeichnung Artikelcode HSK-A d D1 G L L1 Anzahl Schrauben HSK-A 63 WE06 065 FCC 2.5G 25000 SL H63A-06-065 KKB LC 63 6 25 M6 65 35 1 HSK-A 63 WE06 100 FCC 2.5G 25000 SL H63A-06-100 KKB LC 63 6 25 M6 100 35 1 HSK-A 63 WE06 160 FCC 2.5G 25000 SL H63A-06-160 KKB LC 63 6 25 M6 160 35 1 HSK-A 63 WE08 065 FCC 2.5G 25000 SL H63A-08-065 KKB LC 63 8 28 M8 65 35 1 HSK-A 63 WE08 100 FCC 2.5G 25000 SL H63A-08-100 KKB LC 63 8 28 M8 100 35 1 HSK-A 63 WE08 160 FCC 2.5G 25000 SL H63A-08-160 KKB LC 63 8 28 M8 160 35 1 HSK-A 63 WE10 065 FCC 2.5G 25000 SL H63A-10-065 KKB LC 63 10 35 M10 65 39 1 HSK-A 63 WE10 100 FCC 2.5G 25000 SL H63A-10-100 KKB LC 63 10 35 M10 100 39 1 HSK-A 63 WE10 160 FCC 2.5G 25000 SL H63A-10-160 KKB LC 63 10 35 M10 160 39 1 HSK-A 63 WE12 080 FCC 2.5G 25000 SL H63A-12-080 KKB LC 63 12 42 M12 80 44 1 HSK-A 63 WE12 100 FCC 2.5G 25000 SL H63A-12-100 KKB LC 63 12 42 M12 100 44 1 HSK-A 63 WE12 160 FCC 2.5G 25000 SL H63A-12-160 KKB LC 63 12 42 M12 160 44 1 HSK-A 63 WE14 080 FCC 2.5G 25000 SL H63A-14-080 KKB LC 63 14 44 M12 80 44 1 HSK-A 63 WE14 100 FCC 2.5G 25000 SL H63A-14-100 KKB LC 63 14 44 M12 100 44 1 HSK-A 63 WE14 160 FCC 2.5G 25000 SL H63A-14-160 KKB LC 63 14 44 M12 160 44 1 HSK-A 63 WE16 080 FCC 2.5G 25000 SL H63A-16-080 KKB LC 63 16 48 M14 80 47 1 HSK-A 63 WE16 100 FCC 2.5G 25000 SL H63A-16-100 KKB LC 63 16 48 M14 100 47 1 HSK-A 63 WE16 160 FCC 2.5G 25000 SL H63A-16-160 KKB LC 63 16 48 M14 160 47 1 HSK-A 63 WE18 080 FCC 2.5G 25000 SL H63A-18-080 KKB LC 63 18 50 M14 80 47 1 HSK-A 63 WE18 100 FCC 2.5G 25000 SL H63A-18-100 KKB LC 63 18 50 M14 100 47 1 HSK-A 63 WE18 160 FCC 2.5G 25000 SL H63A-18-160 KKB LC 63 18 50 M14 160 47 1 HSK-A 63 WE20 080 FCC 2.5G 25000 SL H63A-20-080 KKB LC 63 20 52 M16 80 49 1 HSK-A 63 WE20 100 FCC 2.5G 25000 SL H63A-20-100 KKB LC 63 20 52 M16 100 49 1 HSK-A 63 WE20 160 FCC 2.5G 25000 SL H63A-20-160 KKB LC 63 20 52 M16 160 49 1 HSK-A 63 WE25 110 FCC 2.5G 25000 SL H63A-25-110 KKB LC 63 25 65 M18X2 110 54 2 HSK-A 63 WE25 160 FCC 2.5G 25000 SL H63A-25-160 KKB LC 63 25 65 M18X2 160 54 2 HSK-A 63 WE32 110 FCC 2.5G 25000 SL H63A-32-110 KKB LC 63 32 72 M20X2 110 58 2 HSK-A 63 WE32 160 FCC 2.5G 25000 SL H63A-32-160 KKB LC 63 32 72 M20X2 160 58 2 HSK-A 63 WE40 125 FCC 2.5G 25000 SL H63A-40-125 KKB LC 63 40 80 M20X2 125 68 2 HSK-A 63 WE40 160 FCC 2.5G 25000 SL H63A-40-160 KKB LC 63 40 80 M20X2 160 68 2

Spannzangen DIN 6499 B (ISO 15488 B) System ER 20 Rundlaufgenauigkeit 0,015Verwendung:Zur Aufnahme von Werkzeugen mit Innenkühlung und Zuylinderschaft in Spannfutter DIN6499Nur das Nennmaß "d" kann gespannt werden, mit Dichtstopfen für InnenkühlungEinseitbar bis 21 bar

Spannzangen DIN 6499 B (ISO 15488 B) System ER 16 Rundlaufgenauigkeit 0,015Verwendung:Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannfutter DIN 6499Hohe Flexibilität: Großer Spanbereich ist gleich gewählter Durchmesser - 1 mm

Spannzangen DIN 6499 B (ISO 15488 B) System ER 11Rundlaufgenauigkeit 0,015Verwendung:Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannfutter DIN 6499Spannbereich ist gleich gewählter Durchmesser -0,5 mm

SK 40 (DIN ISO 7388-1) Bohrstangenrohling  max. Rundlauffehler <0.005mm Artikelbezeichnung Artikelcode SK D1 L SK 40 BOHRSTANGEN ROHLING DIA 63.5 L 160 41-300-160-63 LC 40 63.5 160 SK 40 BOHRSTANGEN ROHLING DIA 63.5 L 250 41-300-250-63 LC 40 63.5 250

Spannzangen DIN 6499 B (ISO 15488 B) System ER32 Rundlaufgenauigkeit 0,015Verwendung:Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannfutter DIN 6499Hohe Flexibilität: Großer Spannbereich ist gleich gewählter Durchmesser - 1mm

Verwendung:Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannfutter DIN 6499.Hinweis:Nur das Nennmaß d kann gespannt werden, mit Kühlkanälen. (einsetzbar bis 21 bar) Um eine optimale Abdichtung zu erreichen, muss das zu spannende Werkzeug auf der ganzen Länge der geschliffenen Bohrung der Spannzange eingespannt werden.

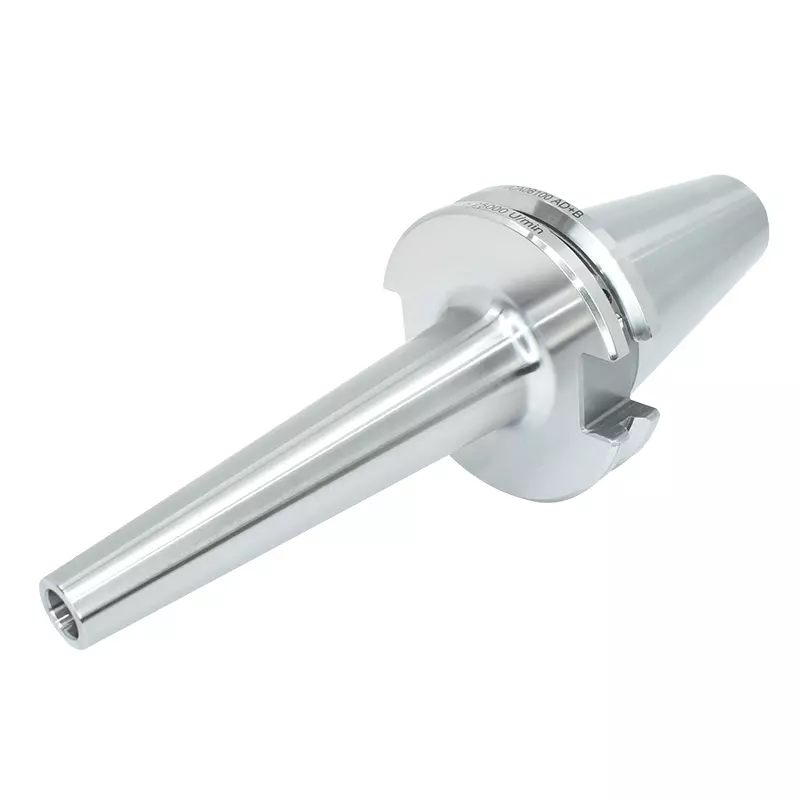

SK 40 (DIN ISO 7388-1) Fräsdorn für Aufschraubfräser (AD/AF) Maximaler Rundlauffehler des inneren Ø zum äußeren Kegel ist <0.005 mm (Wuchtgüte 2.5 G 25000 RPM) Artikelbezeichnung Artikelcode SK d D1 D2 G L L1 SK 40 ESD06 025 AD+B/2.5G 25000 SL 41-ESD-M6-025 LC 40 6.5 10 13 M6 25 20 SK 40 ESD06 050 AD+B/2.5G 25000 SL 41-ESD-M6-050 LC 40 6.5 10 20 M6 50 20 SK 40 ESD06 075 AD+B/2.5G 25000 SL 41-ESD-M6-075 LC 40 6.5 10 23 M6 75 20 SK 40 ESD08 025 AD+B/2.5G 25000 SL 41-ESD-M8-025 LC 40 8.5 13 15 M8 25 22 SK 40 ESD08 050 AD+B/2.5G 25000 SL 41-ESD-M8-050 LC 40 8.5 13 23 M8 50 22 SK 40 ESD08 075 AD+B/2.5G 25000 SL 41-ESD-M8-075 LC 40 8.5 13 23 M8 75 22 SK 40 ESD08 100 AD+B/2.5G 25000 SL 41-ESD-M8-100 LC 40 8.5 13 25 M8 100 22 SK 40 ESD10 025 AD+B/2.5G 25000 SL 41-ESD-M10-025 LC 40 10.5 18 20 M10 25 25 SK 40 ESD10 050 AD+B/2.5G 25000 SL 41-ESD-M10-050 LC 40 10.5 18 23 M10 50 25 SK 40 ESD10 075 AD+B/2.5G 25000 SL 41-ESD-M10-075 LC 40 10.5 18 28 M10 75 25 SK 40 ESD10 100 AD+B/2.5G 25000 SL 41-ESD-M10-100 LC 40 10.5 18 32 M10 100 25 SK 40 ESD12 025 AD+B/2.5G 25000 SL 41-ESD-M12-025 LC 40 12.5 21 24 M12 25 30 SK 40 ESD12 050 AD+B/2.5G 25000 SL 41-ESD-M12-050 LC 40 12.5 21 24 M12 50 30 SK 40 ESD12 075 AD+B/2.5G 25000 SL 41-ESD-M12-075 LC 40 12.5 21 31 M12 75 30 SK 40 ESD12 100 AD+B/2.5G 25000 SL 41-ESD-M12-100 LC 40 12.5 21 33 M12 100 30 SK 40 ESD12 125 AD+B/2.5G 25000 SL 41-ESD-M12-125 LC 40 12.5 21 36 M12 125 30 SK 40 ESD16 025 AD+B/2.5G 25000 SL 41-ESD-M16-025 LC 40 17 29 29 M16 25 35 SK 40 ESD16 050 AD+B/2.5G 25000 SL 41-ESD-M16-050 LC 40 17 29 34 M16 50 35 SK 40 ESD16 075 AD+B/2.5G 25000 SL 41-ESD-M16-075 LC 40 17 29 34 M16 75 35 SK 40 ESD16 100 AD+B/2.5G 25000 SL 41-ESD-M16-100 LC 40 17 29 36 M16 100 35 SK 40 ESD16 125 AD+B/2.5G 25000 SL 41-ESD-M16-125 LC 40 17 29 40 M16 125 35 SK 40 ESD16 150 AD+B/2.5G 25000 SL 41-ESD-M16-150 LC 40 17 29 42.5 M16 150 35

Bohrstangenhalter Form E2 von ZCC Produktbeschreibung Der Bohrstangenhalter Form E2 von ZCC ist ein hochwertiges Werkzeug, das speziell für die Innenbearbeitung mit Bohrstangen entwickelt wurde. Dieser Halter entspricht den Standards DIN ISO 10889-1 und DIN 69880 (VDI 3425), was seine Vielseitigkeit und Kompatibilität mit verschiedenen Maschinen gewährleistet. Der Halter zeichnet sich durch seine robuste Bauweise und hohe Präzision aus, die für eine zuverlässige und effiziente Bearbeitung sorgt. Merkmale Standardkonformität: Entspricht DIN ISO 10889-1 und DIN 69880 (VDI 3425) für maximale Kompatibilität und Zuverlässigkeit. Vielseitige Anwendungen: Ideal für die Innenbearbeitung mit Bohrstangen, was eine flexible Nutzung in verschiedenen Bearbeitungsprozessen ermöglicht. Hohe Präzision: Entwickelt für präzise Bohr- und Fräsarbeiten, wodurch hohe Qualität und Genauigkeit der bearbeiteten Werkstücke sichergestellt wird. Einstellbare Kugelspritzdüsen: Inklusive einstellbarer Kugelspritzdüsen für eine verbesserte Kühlung und Schmierung während der Bearbeitung, was die Lebensdauer des Werkzeugs verlängert. Robuste Bauweise: Hergestellt aus hochwertigen Materialien, die Langlebigkeit und Widerstandsfähigkeit gegen Verschleiß bieten. Anwendungen Der Bohrstangenhalter Form E2 eignet sich ideal für verschiedene Bearbeitungsstrategien, darunter: Innenbearbeitung mit Bohrstangen Präzisionsfräsen Feinbearbeitung Dieser Bohrstangenhalter ist ein unverzichtbares Werkzeug für Fachleute, die präzise und zuverlässige Bearbeitungen in ihrer Produktion benötigen. Durch seine hohe Qualität und die Einhaltung internationaler Standards bietet er eine ausgezeichnete Leistung und lange Lebensdauer.

HSK-A 63 (DIN 69893-1) Messerkopfaufnahme für IK(Wuchtgüte 6.3 G 20000 RPM) Artikelbezeichnung Artikelcode HSK-A D D1 L1 L2 HSK-A 63 FMH-K16 045 6.3G 20000 SL SP.S H63AI-165-045 LC 63 16 38 45 17 HSK-A 63 FMH-K16 100 6.3G 20000 SL SP.S H63AI-165-100 LC 63 16 38 100 17 HSK-A 63 FMH-K16 160 6.3G 20000 SL SP.S H63AI-165-160 LC 63 16 38 160 17 HSK-A 63 FMH-K22 050 6.3G 20000 SL SP.S H63AI-166-050 LC 63 22 48 50 19 HSK-A 63 FMH-K22 100 6.3G 20000 SL SP.S H63AI-166-100 LC 63 22 48 100 19 HSK-A 63 FMH-K22 160 6.3G 20000 SL SP.S H63AI-166-160 LC 63 22 48 160 19 HSK-A 63 FMH-K27 055 6.3G 20000 SL SP.S H63AI-167-055 LC 63 27 58 55 21 HSK-A 63 FMH-K27 100 6.3G 20000 SL SP.S H63AI-167-100 LC 63 27 58 100 21 HSK-A 63 FMH-K27 160 6.3G 20000 SL SP.S H63AI-167-160 LC 63 27 58 160 21 HSK-A 63 FMH-K32 060 6.3G 20000 SL SP.S H63AI-168-060 LC 63 32 78 60 24 HSK-A 63 FMH-K32 100 6.3G 20000 SL SP.S H63AI-168-100 LC 63 32 78 100 24 HSK-A 63 FMH-K32 160 6.3G 20000 SL SP.S H63AI-168-160 LC 63 32 78 160 24 HSK-A 63 FMH-K40 065 6.3G 20000 SL SP.S H63AI-169-065 LC 63 40 88 65 27 HSK-A 63 FMH-K40 100 6.3G 20000 SL SP.S H63AI-169-100 LC 63 40 88 100 27 HSK-A 63 FMH-K40 160 6.3G 20000 SL SP.S H63AI-169-160 LC 63 40 88 160 27

CNC-Bohrfutter für Rechts- und LinkslaufVerwendung:Zur Aufnahme von Werkzeugen mit ZylinderschaftDIN 228DIN 228-1 B, Rundlaufgenauigkeit   ≤ 0,03 Heinweis:  Hohe Präzision und Rundlaufgenauigkeit von ≤ 0,03 mm. Sichere Spannung des Werkzeuges durch mechanische Spannkraftverstärkung. Kein selbständiges Lösen der Spannung während der Bearbeitung bei Links- oder Rechtslauf, sowie bei Spindelstop. Spannen und Lösen mit Sechskantschlüssel. Lieferumfang: Mit Spannschlüssel

Spannzangen DIN 6499 B (ISO 15488 B) System ER 25 Rundlaufgenauigkeit 0,015Verwendung:Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannfutter DIN 6499Hohe FlexibilätGroßer Spannbereich ist gleich gewählter Durchmesser bis - 1mm

HSK-A 63 (DIN 69893-1) Kombi-Aufsteckfräserdorn (Wuchtgüte 6.3 G 20000 RPM) Maximaler Rundlauffehler des äußerene Ø zum äußeren Kegel ist < 0.005 mm  Artikelbezeichnung Artikelcode HSK-A D D1 L1 L2 L3 HSK-A 63 CSMA16 060 6.3G 20000 SL SP.S H63A-160-060 LC 63 16 32 60 17 27 HSK-A 63 CSMA16 100 6.3G 20000 SL SP.S H63A-160-100 LC 63 16 32 100 17 27 HSK-A 63 CSMA16 160 6.3G 20000 SL SP.S H63A-160-160 LC 63 16 32 160 17 27 HSK-A 63 CSMA22 060 6.3G 20000 SL SP.S H63A-161-060 LC 63 22 40 60 19 31 HSK-A 63 CSMA22 100 6.3G 20000 SL SP.S H63A-161-100 LC 63 22 40 100 19 31 HSK-A 63 CSMA22 160 6.3G 20000 SL SP.S H63A-161-160 LC 63 22 40 160 19 31 HSK-A 63 CSMA27 060 6.3G 20000 SL SP.S H63A-162-060 LC 63 27 48 60 21 33 HSK-A 63 CSMA27 100 6.3G 20000 SL SP.S H63A-162-100 LC 63 27 48 100 21 33 HSK-A 63 CSMA27 160 6.3G 20000 SL SP.S H63A-162-160 LC 63 27 48 160 21 33 HSK-A 63 CSMA32 065 6.3G 20000 SL SP.S H63A-163-065 LC 63 32 58 65 24 38 HSK-A 63 CSMA32 100 6.3G 20000 SL SP.S H63A-163-100 LC 63 32 58 100 24 38 HSK-A 63 CSMA32 160 6.3G 20000 SL SP.S H63A-163-160 LC 63 32 58 160 24 38 HSK-A 63 CSMA40 070 6.3G 20000 SL SP.S H63A-164-070 LC 63 40 70 70 27 41 HSK-A 63 CSMA40 100 6.3G 20000 SL SP.S H63A-164-100 LC 63 40 70 100 27 41 HSK-A 63 CSMA40 160 6.3G 20000 SL SP.S H63A-164-160 LC 63 40 70 160 27 41

  SK 40 (DIN ISO 7388-1) Weldon (AD)Wuchtgüte 6.3 G 15000 RPM max. Rundlauffehler <0.005mm  Artikelbezeichnung Artikelcode SK d D1 G L L1 Anzahl Schrauben SK40 WE06 050 AD/6.3G15000 SL 41-06-050 LC 40 6 25 M6 50 35 1 SK40 WE06 100 AD/6.3G15000 SL 41-06-100 LC 40 6 25 M6 100 35 1 SK40 WE06 160 AD/6.3G15000 SL 41-06-160 LC 40 6 25 M6 160 35 1 SK40 WE08 050 AD/6.3G15000 SL 41-08-050 LC 40 8 28 M8 50 35 1 SK40 WE08 100 AD/6.3G15000 SL 41-08-100 LC 40 8 28 M8 100 35 1 SK40 WE08 160 AD/6.3G15000 SL 41-08-160 LC 40 8 28 M8 160 35 1 SK40 WE10 050 AD/6.3G15000 SL 41-10-050 LC 40 10 35 M10 50 39 1 SK40 WE10 100 AD/6.3G15000 SL 41-10-100 LC 40 10 35 M10 100 39 1 SK40 WE10 160 AD/6.3G15000 SL 41-10-160 LC 40 10 35 M10 160 39 1 SK40 WE12 050 AD/6.3G15000 SL 41-12-050 LC 40 12 42 M12 50 44 1 SK40 WE12 100 AD/6.3G15000 SL 41-12-100 LC 40 12 42 M12 100 44 1 SK40 WE12 160 AD/6.3G15000 SL 41-12-160 LC 40 12 42 M12 160 44 1 SK40 WE14 050 AD/6.3G15000 SL 41-14-050 LC 40 14 44 M12 50 44 1 SK40 WE14 100 AD/6.3G15000 SL 41-14-100 LC 40 14 44 M12 100 44 1 SK40 WE14 160 AD/6.3G15000 SL 41-14-160 LC 40 14 44 M12 160 44 1 SK40 WE16 063 AD/6.3G15000 SL 41-16-063 LC 40 16 48 M14 63 47 1 SK40 WE16 100 AD/6.3G15000 SL 41-16-100 LC 40 16 48 M14 100 47 1 SK40 WE16 160 AD/6.3G15000 SL 41-16-160 LC 40 16 48 M14 160 47 1 SK40 WE18 063 AD/6.3G15000 SL 41-18-063 LC 40 18 50 M14 63 47 1 SK40 WE18 100 AD/6.3G15000 SL 41-18-100 LC 40 18 50 M14 100 47 1 SK40 WE18 160 AD/6.3G15000 SL 41-18-160 LC 40 18 50 M14 160 47 1 SK40 WE20 063 AD/6.3G15000 SL 41-20-063 LC 40 20 52 M16 63 49 1 SK40 WE20 100 AD/6.3G15000 SL 41-20-100 LC 40 20 52 M16 100 49 1 SK40 WE20 160 AD/6.3G15000 SL 41-20-160 LC 40 20 52 M16 160 49 1 SK40 WE25 100 AD/6.3G15000 SL 41-25-100 LC 40 25 65 M18X2 100 54 2 SK40 WE25 160 AD/6.3G15000 SL 41-25-160 LC 40 25 65 M18X2 160 54 2 SK40 WE32 100 AD/6.3G15000 SL 41-32-100 LC 40 32 72 M20X2 100 58 2 SK40 WE32 160 AD/6.3G15000 SL 41-32-160 LC 40 32 72 M20X2 160 58 2 SK40 WE40 115 AD/6.3G15000 SL 41-40-115 LC 40 40 80 M20X2 115 68 2 SK40 WE40 160 AD/6.3G15000 SL 41-40-160 LC 40 40 80 M20X2 160 68 2

Bohrerhalter für Wendeplattenbohrer Form E1Verwendung:Zur Aufnahme von allen nach DIN 6595 genormten Vollbohrern mit ZylinderschaftDIN 69880Mit SpannschraubenDIN ISO 10889 / E1
