Mitlaufende Präzisions-Drehbankspitze TYP 863 KOP - Serie 800
Produktinformationen "Mitlaufende Präzisions-Drehbankspitze TYP 863 KOP - Serie 800 "
Mitlaufende Präzisions-Drehbankspitze Typ 863 KOP – Reihe 800
Produktbeschreibung
Die mitlaufende Präzisions-Drehbankspitze Typ 863 KOP aus der Reihe 800 wurde speziell für konventionelle Anwendungen entwickelt, bei denen ein besserer Zugang zum Werkstück erforderlich ist. Dank ihrer schlanken Körnerspitze (KOP) eignet sie sich besonders für Arbeiten in engen Arbeitsräumen. Die schaftgelagerte Körnerachse aus durchgehärtetem Werkzeugstahl ist für hohe Axialkräfte ausgelegt. Das Werkzeug ist komplett gehärtet, geschliffen und mit wartungsfreier Dauerschmierung ausgestattet. Ein Wellendichtring schützt zuverlässig vor Schmutz und Kühlflüssigkeit.
Wichtige Merkmale
- Schlanke Körnerspitze: Optimierter Zugang zum Werkstück bei begrenztem Platz.
- Hohe Belastbarkeit: Lageranordnung für hohe Axialkräfte ausgelegt.
- Robuste Konstruktion: Schaftgelagerte Körnerachse aus gehärtetem Werkzeugstahl.
- Wartungsfrei: Mit Dauerschmierung ausgestattet.
- Maximale Präzision: Rundlaufgenauigkeit von maximal 0,010 mm.
- Schutz: Wellendichtring verhindert das Eindringen von Schmutz und Kühlflüssigkeit.

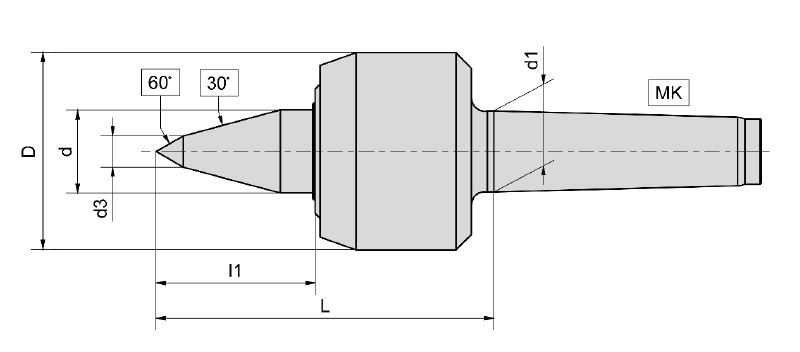

Technische Daten
| Eigenschaft | Wert |
|---|---|
| MK | 6 |
| Durchmesser (D) | 110 mm |
| Spitzendurchmesser (d) | 52 mm |
| Durchmesser (d1) | 63,35 mm |
| Gesamtlänge (L) | 178 mm |
| Länge (l1) | 86 mm |
| Länge (l2) | 82 mm |
| Länge (l3) | 20 mm |
| Max. Drehzahl | 2000 1/min |
| Max. Werkstückgewicht | 2500 kg |
| Rundlauf-Abweichung | 0,010 mm |
| Max. Axialdruck | 8,39 kN |
Vorteile der Drehbankspitze Typ 863 KOP
Die Drehbankspitze Typ 863 KOP kombiniert Präzision, Langlebigkeit und Flexibilität und ist optimal für enge Arbeitsräume geeignet.
- Platzsparend: Optimierte Körnerspitze für bessere Zugänglichkeit.
- Belastbar: Für hohe Axialkräfte entwickelt.
- Präzise: Maximale Rundlaufgenauigkeit für exakte Ergebnisse.
- Wartungsfrei: Kein zusätzlicher Pflegeaufwand dank Dauerschmierung.
- Geschützt: Wellendichtring verhindert das Eindringen von Schmutz und Kühlflüssigkeit.
Anwendungsbereiche
Die mitlaufende Präzisions-Drehbankspitze Typ 863 KOP eignet sich ideal für präzise Bearbeitungen in Werkstätten und industriellen Umgebungen mit beengten Platzverhältnissen.
