Mitlaufende Präzisions-Drehbankspitze TYP 843 - Serie 800
_(2).jpg)
_(2).jpg)
Produktinformationen "Mitlaufende Präzisions-Drehbankspitze TYP 843 - Serie 800"
Mitlaufende Präzisions-Drehbankspitze Typ 843 – Reihe 800
Produktbeschreibung
Die mitlaufende Präzisions-Drehbankspitze Typ 843 aus der Reihe 800 ist ein „Schwerarbeiter“ für konventionelle Anwendungen. Ihre schaftgelagerte Körnerachse besteht aus durchgehärtetem Werkzeugstahl, wodurch sie besonders robust und langlebig ist. Die spezielle Lageranordnung ist für hohe Axialkräfte ausgelegt. Das gesamte Werkzeug ist gehärtet, geschliffen und mit wartungsfreier Dauerschmierung ausgestattet. Ein Wellendichtring schützt vor dem Eindringen von Schmutz und Kühlflüssigkeit und trägt so zu einer langen Lebensdauer bei.
Wichtige Merkmale
- Hohe Belastbarkeit: Entwickelt für hohe Axialkräfte.
- Robuste Konstruktion: Schaftgelagerte Körnerachse aus durchgehärtetem Werkzeugstahl.
- Maximale Präzision: Hohe Rundlaufgenauigkeit von 0,005 mm.
- Wartungsfrei: Dauerschmierung sorgt für eine lange Lebensdauer.
- Schutz: Wellendichtring verhindert das Eindringen von Schmutz und Kühlflüssigkeit.

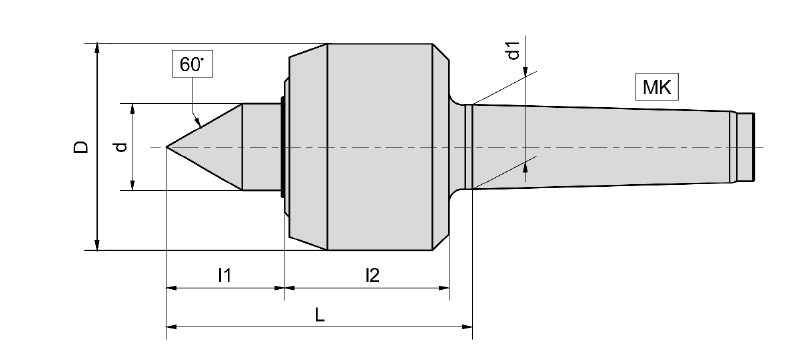

Technische Daten
| Eigenschaft | Wert |
|---|---|
| MK | 4 |
| Durchmesser (D) | 76 mm |
| Spitzendurchmesser (d) | 32 mm |
| Durchmesser (d1) | 31,27 mm |
| Gesamtlänge (L) | 112 mm |
| Länge (l1) | 43 mm |
| Länge (l2) | 60 mm |
| Max. Drehzahl | 3200 1/min |
| Max. Werkstückgewicht | 750 kg |
| Rundlauf-Abweichung | 0,005 mm |
| Max. Axialdruck | 4,30 kN |
Vorteile der Drehbankspitze Typ 843
Die Drehbankspitze Typ 843 bietet eine hohe Belastbarkeit, Präzision und wartungsfreie Schmierung und ist ideal für anspruchsvolle konventionelle Anwendungen geeignet.
- Langlebig: Durchgehärteter Werkzeugstahl und geschliffene Oberfläche.
- Maximale Präzision: Rundlaufgenauigkeit von 0,005 mm.
- Wartungsfrei: Kein zusätzlicher Schmieraufwand erforderlich.
- Robust: Entwickelt für hohe Axialkräfte.
- Schutz: Wellendichtring sorgt für eine lange Lebensdauer.
Anwendungsbereiche
Die mitlaufende Präzisions-Drehbankspitze Typ 843 eignet sich hervorragend für industrielle und handwerkliche Bearbeitungen, bei denen hohe Axialkräfte und Präzision erforderlich sind.
