Mitlaufende Präzisions-Drehbankspitze TYP 843 HM D14 - Serie 800
.jpg)
.jpg)
Produktinformationen "Mitlaufende Präzisions-Drehbankspitze TYP 843 HM D14 - Serie 800"
Mitlaufende Präzisions-Drehbankspitze Typ 843 HM D14 – Reihe 800
Produktbeschreibung
Die mitlaufende Präzisions-Drehbankspitze Typ 843 HM D14 aus der Reihe 800 ist ein leistungsstarkes Werkzeug für konventionelle Anwendungen mit hohen Belastungen. Ihre Hartmetallspitze bietet höchste Verschleißfestigkeit und eignet sich besonders für anspruchsvolle Einsatzbereiche. Die schaftgelagerte Körnerachse aus durchgehärtetem Werkzeugstahl gewährleistet maximale Stabilität und Präzision. Durch die spezielle Lageranordnung ist sie optimal für hohe Axialkräfte ausgelegt. Das komplette Werkzeug ist gehärtet, geschliffen und mit einer wartungsfreien Dauerschmierung ausgestattet. Ein Wellendichtring verhindert das Eindringen von Schmutz und Kühlflüssigkeit, wodurch die Langlebigkeit und Zuverlässigkeit erhöht wird.
Wichtige Merkmale
- Hartmetallspitze: Hohe Verschleißfestigkeit für langlebigen Einsatz.
- Robuste Konstruktion: Schaftgelagerte Körnerachse aus durchgehärtetem Werkzeugstahl.
- Hohe Belastbarkeit: Lageranordnung für hohe Axialkräfte.
- Maximale Präzision: Rundlaufgenauigkeit von 0,005 mm.
- Wartungsfrei: Dauerschmierung für langanhaltende Leistung.
- Schutz: Wellendichtring verhindert das Eindringen von Schmutz und Kühlflüssigkeit.

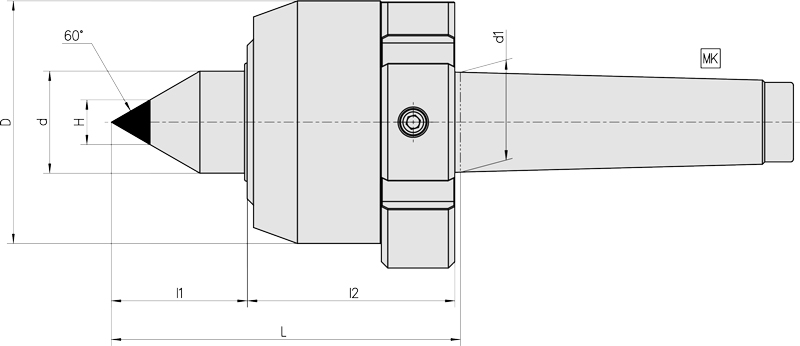

Technische Daten
| Eigenschaft | Wert |
|---|---|
| MK | 4 |
| Durchmesser (D) | 76 mm |
| Spitzendurchmesser (d) | 32 mm |
| Durchmesser (d1) | 31,27 mm |
| Gesamtlänge (L) | 112 mm |
| Länge (l1) | 43 mm |
| Länge (l2) | 60 mm |
| Spitzenhöhe (H) | 14 mm |
| Max. Drehzahl | 3200 1/min |
| Max. Werkstückgewicht | 750 kg |
| Rundlauf-Abweichung | 0,005 mm |
| Max. Axialdruck | 4,30 kN |
Vorteile der Drehbankspitze Typ 843 HM D14
Die Drehbankspitze Typ 843 HM D14 überzeugt durch Präzision, Verschleißfestigkeit und Langlebigkeit und ist optimal für anspruchsvolle Anwendungen geeignet.
- Extrem verschleißfest: Hartmetallspitze für höchste Belastungen.
- Belastbar: Speziell für hohe Axialkräfte entwickelt.
- Präzise: Maximale Rundlaufgenauigkeit für exakte Ergebnisse.
- Wartungsfrei: Kein zusätzlicher Schmieraufwand erforderlich.
- Schutz: Wellendichtring verhindert Schäden durch Schmutz und Flüssigkeiten.
Anwendungsbereiche
Die mitlaufende Präzisions-Drehbankspitze Typ 843 HM D14 eignet sich besonders für anspruchsvolle Dreh- und Bearbeitungsprozesse, bei denen hohe Präzision und Verschleißfestigkeit gefragt sind.
