Produktinformationen "Mitlaufende Präzisions-Drehbankspitze TYP 833 HM D14 - Serie 800"
Mitlaufende Präzisions-Drehbankspitze Typ 833 HM D14 – Reihe 800
Produktbeschreibung
Die mitlaufende Präzisions-Drehbankspitze Typ 833 HM D14 aus der Reihe 800 ist für konventionelle Anwendungen mit hohen Belastungen konzipiert. Sie verfügt über eine verschleißfeste Hartmetallspitze, die sich ideal für den Einsatz unter extremen Bedingungen eignet. Die schaftgelagerte Körnerachse aus durchgehärtetem Werkzeugstahl ist für hohe Axialkräfte ausgelegt. Das gesamte Werkzeug ist gehärtet, geschliffen und mit einer wartungsfreien Dauerschmierung ausgestattet. Ein Wellendichtring schützt vor Schmutz und Kühlflüssigkeit, was die Langlebigkeit und Präzision der Drehbankspitze erhöht.
Wichtige Merkmale
- Hartmetallspitze: Hohe Verschleißfestigkeit für anspruchsvolle Anwendungen.
- Robuste Konstruktion: Schaftgelagerte Körnerachse aus durchgehärtetem Werkzeugstahl.
- Hohe Belastbarkeit: Lageranordnung für hohe Axialkräfte.
- Maximale Präzision: Rundlaufgenauigkeit von 0,005 mm.
- Wartungsfrei: Dauerschmierung sorgt für langanhaltende Leistung.
- Schutz: Wellendichtring verhindert das Eindringen von Schmutz und Kühlflüssigkeit.

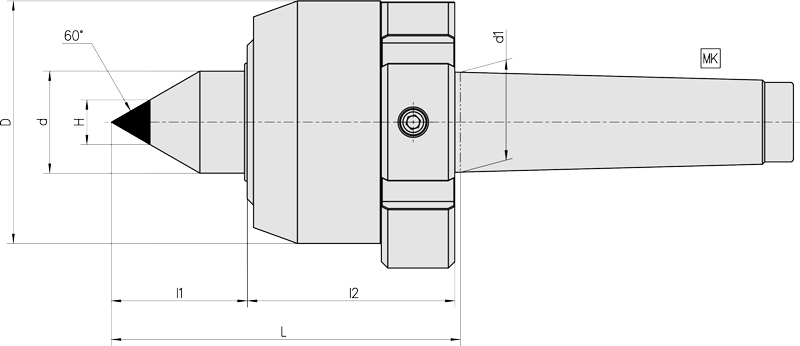

Technische Daten
| Eigenschaft | Wert |
|---|---|
| MK | 3 |
| Durchmesser (D) | 60 mm |
| Spitzendurchmesser (d) | 24 mm |
| Durchmesser (d1) | 23,83 mm |
| Gesamtlänge (L) | 95 mm |
| Länge (l1) | 36 mm |
| Länge (l2) | 52 mm |
| Spitzenhöhe (H) | 14 mm |
| Max. Drehzahl | 4300 1/min |
| Max. Werkstückgewicht | 400 kg |
| Rundlauf-Abweichung | 0,005 mm |
| Max. Axialdruck | 2,55 kN |
| Gewicht | 1,5 kg |
Vorteile der Drehbankspitze Typ 833 HM D14
Die Drehbankspitze Typ 833 HM D14 bietet eine Kombination aus Präzision, Verschleißfestigkeit und Langlebigkeit und ist perfekt für anspruchsvolle Anwendungen.
- Extrem verschleißfest: Hartmetallspitze für lange Einsatzdauer.
- Belastbar: Speziell für hohe Axialkräfte entwickelt.
- Präzise: Rundlaufgenauigkeit von maximal 0,005 mm.
- Wartungsfrei: Kein zusätzlicher Schmieraufwand erforderlich.
- Schutz: Wellendichtring verhindert Schäden durch Schmutz und Flüssigkeiten.
Anwendungsbereiche
Die mitlaufende Präzisions-Drehbankspitze Typ 833 HM D14 eignet sich besonders für anspruchsvolle Dreh- und Bearbeitungsprozesse, bei denen hohe Präzision und Verschleißfestigkeit gefragt sind.
