Gefederte Mitlaufende Präzisions-Drehbankspitze TYP 701 VDI 40 - Serie 701
Produktinformationen "Gefederte Mitlaufende Präzisions-Drehbankspitze TYP 701 VDI 40 - Serie 701"
Gefederte Präzisions-Drehbankspitze Typ 701 VDI 40 – Reihe 701
Produktbeschreibung
Die gefederte mitlaufende Präzisions-Drehbankspitze Typ 701 VDI 40 aus der Reihe 701 ist speziell für den Einsatz in Werkzeugrevolvern VDI40 konzipiert. Sie bietet eine visuelle Überwachung des angestellten Spanndrucks dank einer integrierten Druckanzeige. Das Werkzeug ermöglicht direktes Spannen in engen Einbausituationen und bietet Flexibilität durch 7 auswechselbare Einsätze (nicht im Lieferumfang enthalten), die einfach mit zwei Gabelschlüsseln gewechselt werden können. Es ist komplett gehärtet und geschliffen, mit wartungsfreier Dauerschmierung ausgestattet, und durch einen Wellendichtring vor Schmutz und Kühlflüssigkeit geschützt.
Wichtige Merkmale
- Druckanzeige: Zur visuellen Überwachung des Spanndrucks.
- Direktes Spannen: Optimiert für VDI40-Werkzeugrevolver.
- Austauschbare Einsätze: Flexibilität durch 7 wechselbare Standard-Einsätze.
- Robust: Komplett gehärtet und geschliffen für hohe Langlebigkeit.
- Wartungsfrei: Dauerschmierung garantiert zuverlässigen Betrieb.
- Schutz: Wellendichtring verhindert das Eindringen von Schmutz und Kühlflüssigkeit.

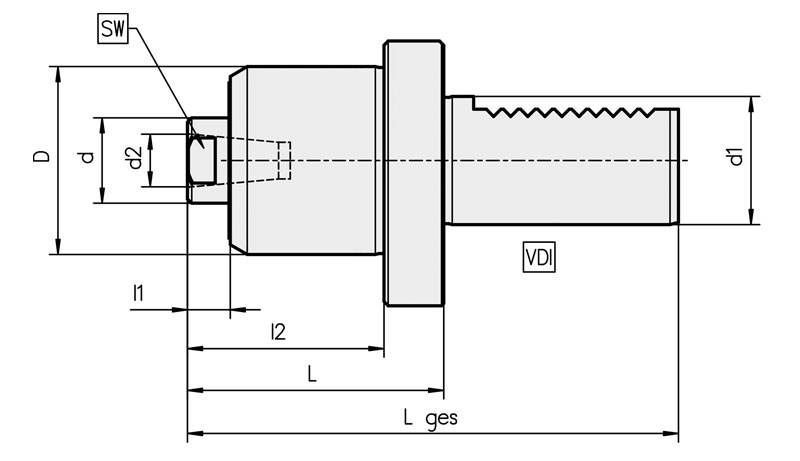

Technische Daten
| Eigenschaft | Wert |
|---|---|
| Shank | VDI40 |
| Durchmesser (D) | 44 mm |
| Spitzendurchmesser (d) | 20 mm |
| Durchmesser (d1) | 40 mm |
| Gesamtlänge (Lges) | 123 mm |
| Länge (L) | 46 mm |
| Länge (l1) | 10 mm |
| Durchmesser (d2) | 12 mm |
| Schlüsselweite (SW) | 17 mm |
| Federweg | 3 mm |
| Max. Drehzahl | 3000 1/min |
| Max. Werkstückgewicht | 300 kg |
| Rundlauf-Abweichung | 0,01 mm |
| Max. Axialdruck | 1,05 kN |
| Passende Einsätze | E923 |
Vorteile der Drehbankspitze Typ 701 VDI 40
Die Drehbankspitze Typ 701 VDI 40 bietet Präzision, Flexibilität und Langlebigkeit und eignet sich für industrielle Anwendungen mit engen Einbausituationen.
- Präzise Ergebnisse: Druckanzeige und axialer Längenausgleich für exakte Bearbeitung.
- Flexibilität: Austauschbare Einsätze ermöglichen vielseitige Anwendungen.
- Robustheit: Gehärtete und geschliffene Konstruktion.
- Wartungsfrei: Keine zusätzliche Pflege erforderlich.
- Schutz: Wellendichtring verhindert Schäden durch Schmutz und Flüssigkeiten.
Anwendungsbereiche
Die Drehbankspitze Typ 701 VDI 40 ist für präzise Bearbeitungsaufgaben in industriellen Fertigungsumgebungen optimiert, die Zuverlässigkeit und Flexibilität erfordern.
