Gefederte Mitlaufende Präzisions-Drehbankspitze TYP 701 VDI 30 - Serie 701
.jpg)
.jpg)
Produktinformationen "Gefederte Mitlaufende Präzisions-Drehbankspitze TYP 701 VDI 30 - Serie 701 "
Gefederte Präzisions-Drehbankspitze Typ 701 VDI 30 – Reihe 701
Produktbeschreibung
Die gefederte mitlaufende Präzisions-Drehbankspitze Typ 701 VDI 30 aus der Reihe 701 ist ideal für hochpräzise Bearbeitungen direkt im Werkzeugrevolver VDI30 oder VDI40. Sie ermöglicht eine visuelle Überwachung des angestellten Spanndrucks dank der integrierten Druckanzeige. Die Konstruktion bietet Flexibilität durch 7 verschiedene austauschbare Einsätze (nicht im Lieferumfang enthalten), die einfach durch Verdrehen mit zwei Gabelschlüsseln gewechselt werden können. Das Werkzeug ist gehärtet, geschliffen und dank wartungsfreier Dauerschmierung besonders langlebig. Ein Wellendichtring schützt vor dem Eindringen von Schmutz und Kühlflüssigkeit.
Wichtige Merkmale
- Druckanzeige: Zur visuellen Überwachung des Spanndrucks.
- Direktes Spannen: Für Werkzeugrevolver VDI30 oder VDI40.
- Austauschbare Einsätze: Wechsel durch Verdrehen mit Gabelschlüsseln möglich.
- Robust: Komplett gehärtet und geschliffen.
- Wartungsfrei: Dauerschmierung für zuverlässigen Betrieb.
- Schutz: Wellendichtring verhindert Eindringen von Schmutz und Kühlflüssigkeit.

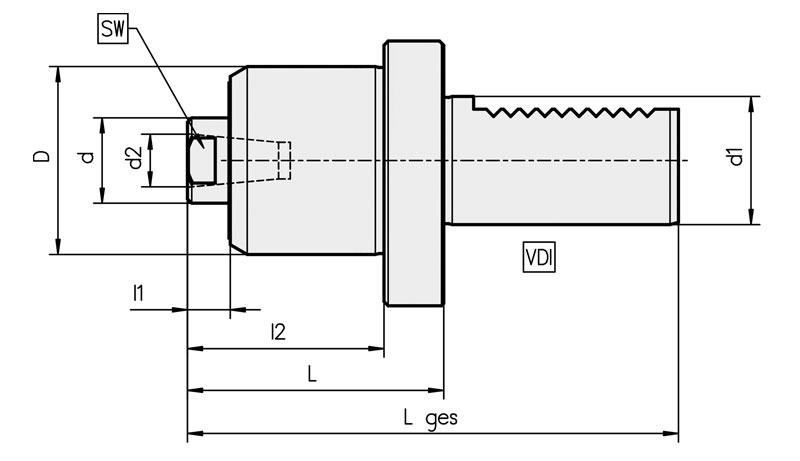

Technische Daten
| Eigenschaft | Wert |
|---|---|
| Shank | VDI30 |
| Durchmesser (D) | 44 mm |
| Spitzendurchmesser (d) | 20 mm |
| Durchmesser (d1) | 30 mm |
| Gesamtlänge (Lges) | 115 mm |
| Länge (L) | 46 mm |
| Länge (l1) | 10 mm |
| Durchmesser (d2) | 12 mm |
| Schlüsselweite (SW) | 17 mm |
| Federweg | 3 mm |
| Max. Drehzahl | 3000 1/min |
| Max. Werkstückgewicht | 300 kg |
| Rundlauf-Abweichung | 0,01 mm |
| Max. Axialdruck | 1,05 kN |
| Passende Einsätze | E923 |
Vorteile der Drehbankspitze Typ 701 VDI 30
Die Drehbankspitze Typ 701 VDI 30 kombiniert Präzision, Flexibilität und Langlebigkeit und eignet sich hervorragend für industrielle Anwendungen.
- Präzise Ergebnisse: Axialer Längenausgleich und Druckanzeige sorgen für exakte Bearbeitung.
- Flexibilität: Wechselbare Einsätze für vielseitige Anwendungen.
- Langlebig: Gehärtete Konstruktion mit wartungsfreier Schmierung.
- Schutz: Vor Schmutz und Kühlflüssigkeit durch Wellendichtring gesichert.
Anwendungsbereiche
Die Drehbankspitze Typ 701 VDI 30 ist ideal für präzise Bearbeitungsaufgaben in industriellen Fertigungsumgebungen, bei denen Zuverlässigkeit und Flexibilität gefragt sind.
