Reihe 701

Gefederte Präzisions-Drehbankspitze Typ 701 VDI 40 – Reihe 701 Produktbeschreibung Die gefederte mitlaufende Präzisions-Drehbankspitze Typ 701 VDI 40 aus der Reihe 701 ist speziell für den Einsatz in Werkzeugrevolvern VDI40 konzipiert. Sie bietet eine visuelle Überwachung des angestellten Spanndrucks dank einer integrierten Druckanzeige. Das Werkzeug ermöglicht direktes Spannen in engen Einbausituationen und bietet Flexibilität durch 7 auswechselbare Einsätze (nicht im Lieferumfang enthalten), die einfach mit zwei Gabelschlüsseln gewechselt werden können. Es ist komplett gehärtet und geschliffen, mit wartungsfreier Dauerschmierung ausgestattet, und durch einen Wellendichtring vor Schmutz und Kühlflüssigkeit geschützt. Wichtige Merkmale Druckanzeige: Zur visuellen Überwachung des Spanndrucks. Direktes Spannen: Optimiert für VDI40-Werkzeugrevolver. Austauschbare Einsätze: Flexibilität durch 7 wechselbare Standard-Einsätze. Robust: Komplett gehärtet und geschliffen für hohe Langlebigkeit. Wartungsfrei: Dauerschmierung garantiert zuverlässigen Betrieb. Schutz: Wellendichtring verhindert das Eindringen von Schmutz und Kühlflüssigkeit. Technische Daten Eigenschaft Wert Shank VDI40 Durchmesser (D) 44 mm Spitzendurchmesser (d) 20 mm Durchmesser (d1) 40 mm Gesamtlänge (Lges) 123 mm Länge (L) 46 mm Länge (l1) 10 mm Durchmesser (d2) 12 mm Schlüsselweite (SW) 17 mm Federweg 3 mm Max. Drehzahl 3000 1/min Max. Werkstückgewicht 300 kg Rundlauf-Abweichung 0,01 mm Max. Axialdruck 1,05 kN Passende Einsätze E923 Vorteile der Drehbankspitze Typ 701 VDI 40 Die Drehbankspitze Typ 701 VDI 40 bietet Präzision, Flexibilität und Langlebigkeit und eignet sich für industrielle Anwendungen mit engen Einbausituationen. Präzise Ergebnisse: Druckanzeige und axialer Längenausgleich für exakte Bearbeitung. Flexibilität: Austauschbare Einsätze ermöglichen vielseitige Anwendungen. Robustheit: Gehärtete und geschliffene Konstruktion. Wartungsfrei: Keine zusätzliche Pflege erforderlich. Schutz: Wellendichtring verhindert Schäden durch Schmutz und Flüssigkeiten. Anwendungsbereiche Die Drehbankspitze Typ 701 VDI 40 ist für präzise Bearbeitungsaufgaben in industriellen Fertigungsumgebungen optimiert, die Zuverlässigkeit und Flexibilität erfordern.

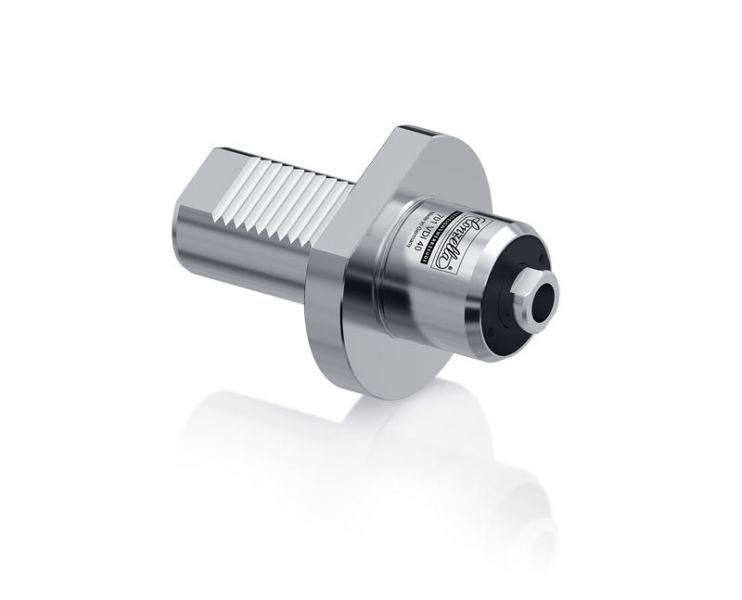

Gefederte Präzisions-Drehbankspitze Typ 701 VDI 30 – Reihe 701 Produktbeschreibung Die gefederte mitlaufende Präzisions-Drehbankspitze Typ 701 VDI 30 aus der Reihe 701 ist ideal für hochpräzise Bearbeitungen direkt im Werkzeugrevolver VDI30 oder VDI40. Sie ermöglicht eine visuelle Überwachung des angestellten Spanndrucks dank der integrierten Druckanzeige. Die Konstruktion bietet Flexibilität durch 7 verschiedene austauschbare Einsätze (nicht im Lieferumfang enthalten), die einfach durch Verdrehen mit zwei Gabelschlüsseln gewechselt werden können. Das Werkzeug ist gehärtet, geschliffen und dank wartungsfreier Dauerschmierung besonders langlebig. Ein Wellendichtring schützt vor dem Eindringen von Schmutz und Kühlflüssigkeit. Wichtige Merkmale Druckanzeige: Zur visuellen Überwachung des Spanndrucks. Direktes Spannen: Für Werkzeugrevolver VDI30 oder VDI40. Austauschbare Einsätze: Wechsel durch Verdrehen mit Gabelschlüsseln möglich. Robust: Komplett gehärtet und geschliffen. Wartungsfrei: Dauerschmierung für zuverlässigen Betrieb. Schutz: Wellendichtring verhindert Eindringen von Schmutz und Kühlflüssigkeit. Technische Daten Eigenschaft Wert Shank VDI30 Durchmesser (D) 44 mm Spitzendurchmesser (d) 20 mm Durchmesser (d1) 30 mm Gesamtlänge (Lges) 115 mm Länge (L) 46 mm Länge (l1) 10 mm Durchmesser (d2) 12 mm Schlüsselweite (SW) 17 mm Federweg 3 mm Max. Drehzahl 3000 1/min Max. Werkstückgewicht 300 kg Rundlauf-Abweichung 0,01 mm Max. Axialdruck 1,05 kN Passende Einsätze E923 Vorteile der Drehbankspitze Typ 701 VDI 30 Die Drehbankspitze Typ 701 VDI 30 kombiniert Präzision, Flexibilität und Langlebigkeit und eignet sich hervorragend für industrielle Anwendungen. Präzise Ergebnisse: Axialer Längenausgleich und Druckanzeige sorgen für exakte Bearbeitung. Flexibilität: Wechselbare Einsätze für vielseitige Anwendungen. Langlebig: Gehärtete Konstruktion mit wartungsfreier Schmierung. Schutz: Vor Schmutz und Kühlflüssigkeit durch Wellendichtring gesichert. Anwendungsbereiche Die Drehbankspitze Typ 701 VDI 30 ist ideal für präzise Bearbeitungsaufgaben in industriellen Fertigungsumgebungen, bei denen Zuverlässigkeit und Flexibilität gefragt sind.

Gefederte Präzisions-Drehbankspitze Typ 701 – Reihe 701 Produktbeschreibung Die gefederte mitlaufende Präzisions-Drehbankspitze Typ 701 aus der Reihe 701 wurde für anspruchsvolle Bearbeitungsaufgaben entwickelt. Die gefederte Ausführung erlaubt einen axialen Längenausgleich und sorgt für höchste Präzision. Die Einsätze können durch gegenseitiges Verdrehen mit zwei Gabelschlüsseln an den Schlüsselflächen von Achse und Einsatz gewechselt werden. Das komplette Werkzeug ist gehärtet und geschliffen, ausgestattet mit wartungsfreier Dauerschmierung und durch einen Wellendichtring vor Schmutz und Kühlflüssigkeit geschützt. Wichtige Merkmale Gefederte Ausführung: Axialer Längenausgleich für präzise Ergebnisse. Austauschbare Einsätze: Einfacher Wechsel durch Verdrehen mit zwei Gabelschlüsseln. Robust und langlebig: Komplett gehärtet und geschliffen. Wartungsfrei: Dauerschmierung sorgt für langfristige Zuverlässigkeit. Schutz: Wellendichtring verhindert Schmutz- und Flüssigkeitseindringen. Technische Daten Eigenschaft Wert Shank 1″ Durchmesser (D) 44 mm Spitzendurchmesser (d) 20 mm Durchmesser (d1) 25,40 mm Gesamtlänge (L) 118 mm Länge (l1) 10 mm Länge (l2) 61 mm Federweg 3,0 mm Max. Drehzahl 3000 1/min Max. Werkstückgewicht 300 kg Rundlauf-Abweichung 0,01 mm Max. Axialdruck 1,05 kN Passende Einsätze E923 Vorteile der Drehbankspitze Typ 701 Die Drehbankspitze Typ 701 bietet Präzision, Flexibilität und Langlebigkeit und eignet sich ideal für industrielle Anwendungen. Präzision: Perfekte Bearbeitungsergebnisse durch axialen Längenausgleich. Flexibilität: Austauschbare Einsätze für vielseitige Anwendungen. Langlebig: Gehärtete Konstruktion mit wartungsfreier Schmierung. Schutz: Wellendichtring schützt vor Schmutz und Flüssigkeiten. Anwendungsbereiche Die gefederte Präzisions-Drehbankspitze Typ 701 wird bevorzugt in industriellen Bearbeitungsprozessen eingesetzt, die hohe Anforderungen an Präzision und Zuverlässigkeit stellen.

Gefederte Präzisions-Drehbankspitze Typ 701 D25 – Reihe 701 Produktbeschreibung Die gefederte mitlaufende Präzisions-Drehbankspitze Typ 701 D25 aus der Reihe 701 ist für anspruchsvolle Bearbeitungsaufgaben konzipiert. Die gefederte Ausführung ermöglicht einen axialen Längenausgleich während der Bearbeitung und sorgt für höchste Präzision. Die auswechselbaren Einsätze bieten maximale Flexibilität und können durch Verdrehen mit zwei Gabelschlüsseln an den Schlüsselflächen von Achse und Einsatz einfach gewechselt werden. Das Werkzeug ist vollständig gehärtet und geschliffen, ausgestattet mit wartungsfreier Dauerschmierung und durch einen Wellendichtring vor Schmutz und Kühlflüssigkeit geschützt. Wichtige Merkmale Gefederte Ausführung: Ermöglicht axialen Längenausgleich für präzise Ergebnisse. Austauschbare Einsätze: Einfacher Wechsel durch Verdrehen mit Gabelschlüsseln. Robust: Gehärtet und geschliffen für maximale Langlebigkeit. Wartungsfrei: Ausgestattet mit Dauerschmierung. Schutz: Wellendichtring verhindert Schmutz- und Flüssigkeitseindringen. Technische Daten Eigenschaft Wert Shank 25 mm Durchmesser (D) 44 mm Spitzendurchmesser (d) 20 mm Durchmesser (d1) 25,00 mm Gesamtlänge (L) 118 mm Länge (l1) 10 mm Länge (l2) 61 mm Federweg 3,0 mm Max. Drehzahl 3000 1/min Max. Werkstückgewicht 300 kg Rundlauf-Abweichung 0,01 mm Max. Axialdruck 1,05 kN Passende Einsätze E923 Vorteile der Drehbankspitze Typ 701 D25 Die Drehbankspitze Typ 701 D25 bietet Präzision, Flexibilität und Langlebigkeit und ist ideal für industrielle Anwendungen geeignet. Exakte Ergebnisse: Axialer Längenausgleich sorgt für präzise Bearbeitungen. Flexibel: Austauschbare Einsätze für vielseitige Anwendungen. Robust: Gehärtete und geschliffene Konstruktion garantiert Langlebigkeit. Wartungsfrei: Kein zusätzlicher Wartungsaufwand erforderlich. Geschützt: Wellendichtring verhindert Schäden durch Schmutz und Flüssigkeiten. Anwendungsbereiche Die Drehbankspitze Typ 701 D25 wird bevorzugt in präzisen industriellen Bearbeitungsprozessen eingesetzt, die hohe Anforderungen an Genauigkeit und Zuverlässigkeit stellen.

Gefederte Präzisions-Drehbankspitze Typ 701 D20 – Reihe 701 Produktbeschreibung Die gefederte mitlaufende Präzisions-Drehbankspitze Typ 701 D20 aus der Reihe 701 ist für hochpräzise Bearbeitungsaufgaben konzipiert. Durch die gefederte Ausführung wird ein axialer Längenausgleich während der Bearbeitung ermöglicht, der höchste Präzision gewährleistet. Der Wechsel der Einsätze erfolgt einfach durch gegenseitiges Verdrehen mit zwei Gabelschlüsseln an den Schlüsselflächen von Achse und Einsatz. Das Werkzeug ist vollständig gehärtet, geschliffen und dank wartungsfreier Dauerschmierung langlebig. Ein Wellendichtring schützt vor dem Eindringen von Schmutz und Kühlflüssigkeit. Wichtige Merkmale Gefederte Ausführung: Axialer Längenausgleich für präzise Bearbeitungsergebnisse. Austauschbare Einsätze: Einfacher Wechsel durch Verdrehen mit Gabelschlüsseln. Robuste Konstruktion: Komplett gehärtet und geschliffen. Wartungsfrei: Dauerschmierung garantiert Langlebigkeit. Schutz: Wellendichtring verhindert das Eindringen von Schmutz und Flüssigkeiten. Technische Daten Eigenschaft Wert Shank 20 mm Durchmesser (D) 44 mm Spitzendurchmesser (d) 20 mm Durchmesser (d1) 20,00 mm Gesamtlänge (L) 118 mm Länge (l1) 10 mm Länge (l2) 61 mm Federweg 3,0 mm Max. Drehzahl 3000 1/min Max. Werkstückgewicht 300 kg Rundlauf-Abweichung 0,01 mm Max. Axialdruck 1,05 kN Passende Einsätze E923 Vorteile der Drehbankspitze Typ 701 D20 Die Drehbankspitze Typ 701 D20 bietet eine hervorragende Kombination aus Präzision, Robustheit und Flexibilität und ist ideal für industrielle Bearbeitungsprozesse geeignet. Präzision: Axialer Längenausgleich garantiert exakte Ergebnisse. Flexibilität: Austauschbare Einsätze für vielseitige Anwendungen. Robustheit: Gehärtete und geschliffene Konstruktion für Langlebigkeit. Schutz: Wellendichtring verhindert Schmutz- und Flüssigkeitseindringung. Wartungsfrei: Kein zusätzlicher Wartungsaufwand erforderlich. Anwendungsbereiche Die Drehbankspitze Typ 701 D20 eignet sich für hochpräzise Bearbeitungsaufgaben in industriellen Fertigungsumgebungen, bei denen höchste Ansprüche an Genauigkeit und Zuverlässigkeit gestellt werden.

Gefederte Präzisions-Drehbankspitze Typ 700 – Reihe 700 Produktbeschreibung Die gefederte mitlaufende Präzisions-Drehbankspitze Typ 700 aus der Reihe 700 wurde für höchste Präzision bei der Bearbeitung entwickelt. Die gefederte Ausführung ermöglicht einen axialen Längenausgleich während der Bearbeitung. Sie bietet maximale Flexibilität durch austauschbare Einsätze, die einfach mittels Austreibkeil gewechselt werden können. Das komplette Werkzeug ist gehärtet und geschliffen und verfügt über eine wartungsfreie Dauerschmierung. Ein Wellendichtring schützt vor dem Eindringen von Schmutz und Kühlflüssigkeit. Wichtige Merkmale Gefederte Ausführung: Axialer Längenausgleich für präzise Bearbeitung. Austauschbare Einsätze: Flexibilität und einfache Handhabung durch Wechsel mit Austreibkeil. Gehärtet und geschliffen: Robuste Konstruktion für langlebigen Einsatz. Wartungsfrei: Dauerschmierung sorgt für Zuverlässigkeit. Schutz: Wellendichtring verhindert Eindringen von Schmutz und Kühlflüssigkeit. Technische Daten Eigenschaft Wert Shank 3/4″ Durchmesser (D) 40 mm Spitzendurchmesser (d) 18 mm Durchmesser (d1) 19,05 mm Gesamtlänge (L) 91 mm Länge (l1) 4 mm Länge (l2) 45 mm Federweg 2,4 mm Max. Drehzahl 4000 1/min Max. Werkstückgewicht 200 kg Rundlauf-Abweichung 0,01 mm Max. Axialdruck 1,05 kN Passende Einsätze E923 Vorteile der Drehbankspitze Typ 700 Die Drehbankspitze Typ 700 überzeugt durch Präzision, Langlebigkeit und Flexibilität. Sie ist ideal für den industriellen Einsatz und anspruchsvolle Bearbeitungsaufgaben. Exakte Ergebnisse: Axialer Längenausgleich sorgt für präzise Bearbeitung. Robust: Komplett gehärtet und geschliffen für maximale Langlebigkeit. Wartungsfrei: Keine zusätzliche Pflege dank Dauerschmierung. Flexibel: Austauschbare Einsätze für vielseitige Anwendungen. Geschützt: Wellendichtring verhindert Schäden durch Schmutz und Flüssigkeiten. Anwendungsbereiche Die gefederte Präzisions-Drehbankspitze Typ 700 eignet sich für präzise Dreh- und Bearbeitungsaufgaben in
