Hersteller: AKKO

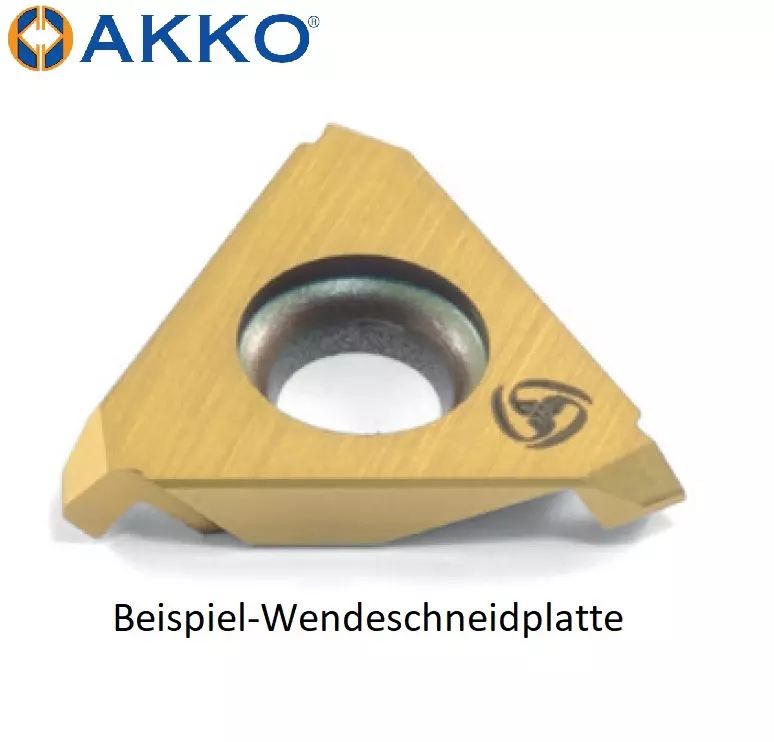

Wendeplatte für axiale Freistiche
Stechbreite CW = 2.0
Stechtiefe CDX = 1.8
Eckenradius RE = 0.5 mm
Plattendicke S = 3.25 mm
DMIN = 12 mm
Wiederholgenauigkeit Länge = ± 0.02 mm
für Halter AAUT-T20-R-...
rechts
Hersteller: AKKO
Wendeplatte für axiale Freistiche
Stechbreite CW = 2.0
Stechtiefe CDX = 1.8
Eckenradius RE = 0.5 mm
Plattendicke S = 3.25 mm
DMIN = 12 mm
Wiederholgenauigkeit Länge = ± 0.02 mm
für Halter AAUT-T20-L-...
links
Hersteller: AKKO

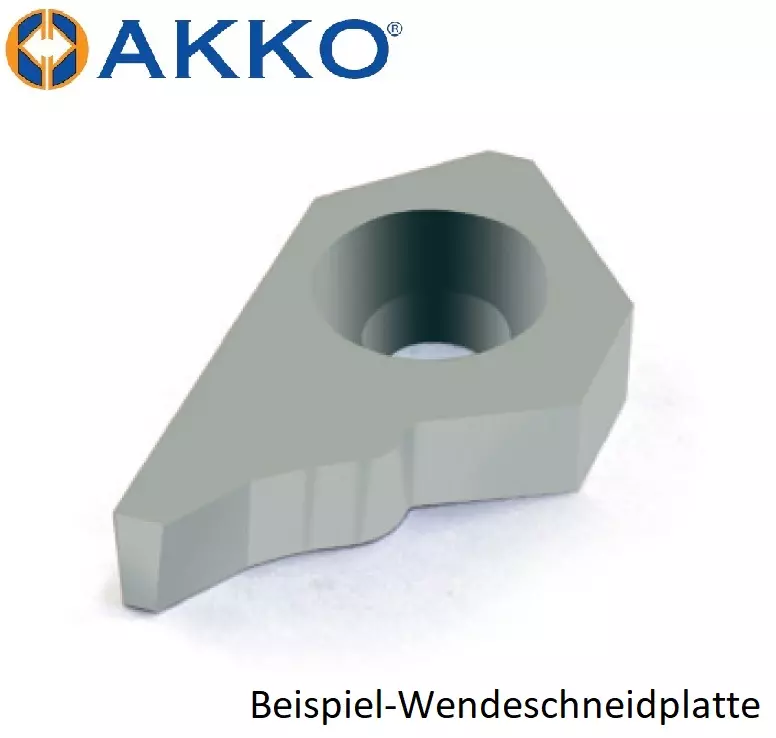

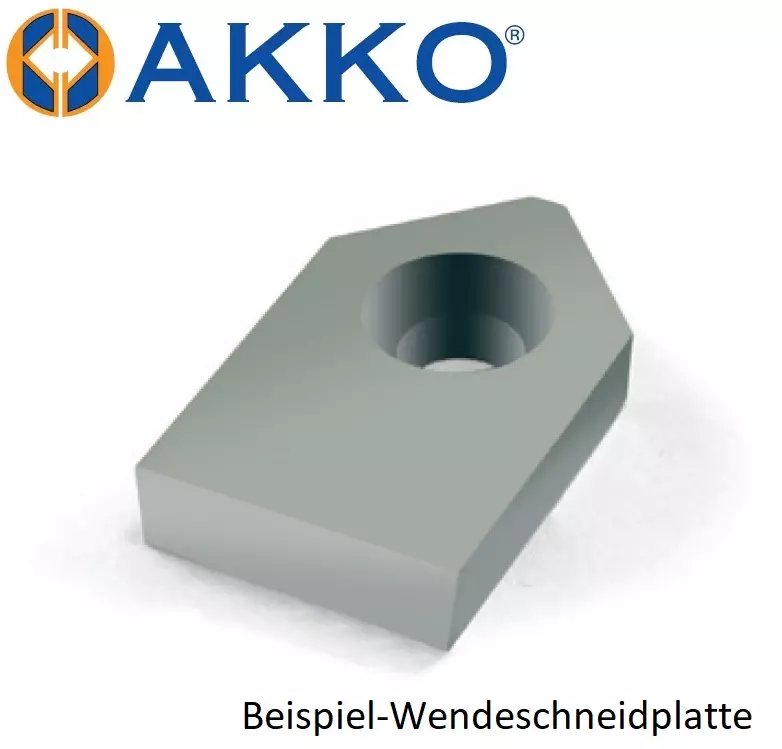

Hartmetall-Wendeplatte für Ventilsitzbearbeitung
für Einsatz auf Halter VST-B11...
S° = 0°
SW = 9.85 mm
A = 9.85 mm
L = 15.10 mm
α = 3°
R = 0.80 mm
Hersteller: AKKO

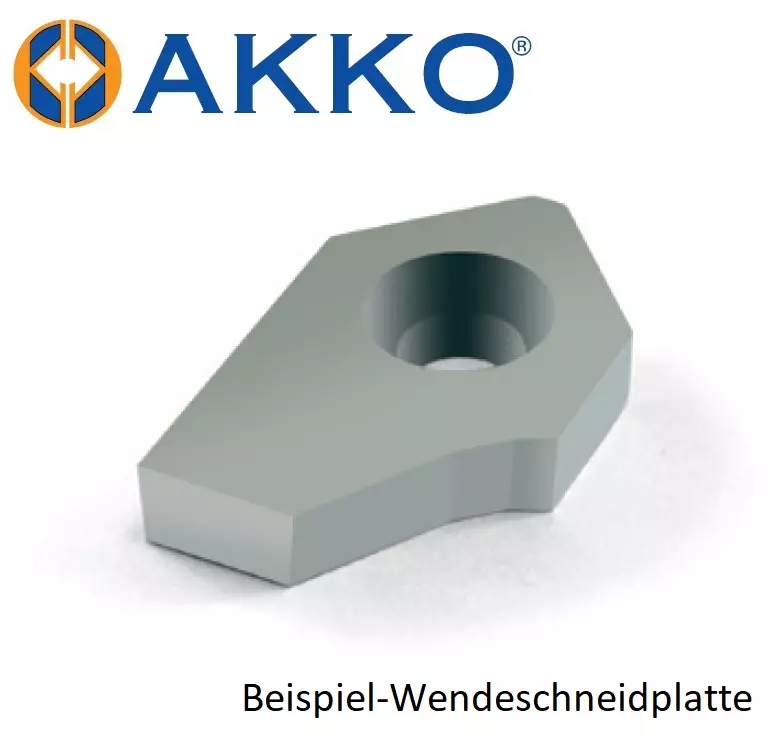

Hartmetall-Wendeplatte für Ventilsitzbearbeitung
für Einsatz auf Halter VST-B11...
S° = 45º
SW = 1.3 mm
T° = 25°
TW = 1.1 mm
TH° = 60°
A = 9.7 mm
L = 15.25 mm
α = 3°
Hersteller: AKKO

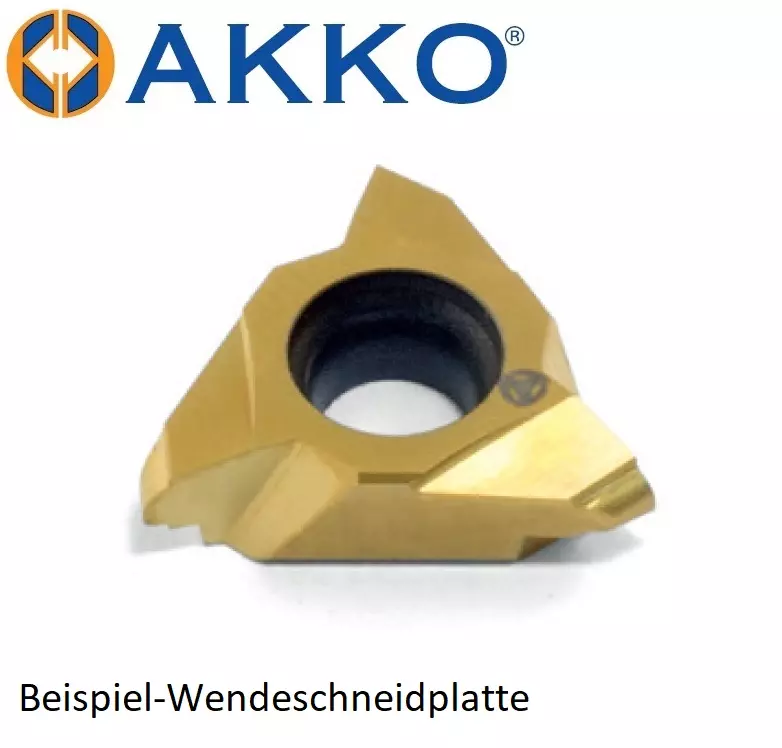

Wendeplatte für Keilnutenfertigung auf Dreh- und Fräsmaschinen
DIN 138 (Toleranz C11)
Stechbreite CW = 7.13 mm
Stechtiefe CDX = 3.3 mm
Eckenradius RE = 0.85 mm
Plattendicke S = 4.0 mm
DMIN = 22 mm
Hartmetallsorte VP3001
Hersteller: AKKO
Wendeplatte für axiale Freistiche
Stechbreite CW = 1.5
Stechtiefe CDX = 1.6
Eckenradius RE = 0.4 mm
Plattendicke S = 3.25 mm
DMIN = 8 mm
Wiederholgenauigkeit Länge = ± 0.02 mm
für Halter AAUT-T20-R-...
rechts
Hersteller: AKKO
Wendeplatte zum Gewindewirbeln
ISO 9268 = HD4.0
Steigung = 1.59 mm
e = 0.1 mm
DCF = 3.97 bis 4.03 mm
DCN = 2.89 bis 2.95 mm
α = 45° mm
β = 10° mm
RE = 0.01 mm
APMX = 4 mm
DCX = 11.5 mm
Hartmetallsorte VK15U01 (beschichtet)
Hersteller: AKKO
Wendeplatte für axiale Freistiche
Stechbreite CW = 2.0
Stechtiefe CDX = 1.8
Eckenradius RE = 1.0 mm
Plattendicke S = 3.25 mm
DMIN = 12 mm
Wiederholgenauigkeit Länge = ± 0.02 mm
für Halter AAUT-T20-L-...
links
Hersteller: AKKO
Hartmetall-Wendeplatte für Ventilsitzbearbeitung
für Einsatz auf Halter VST-B11...
S° = 45º
SW = 1.5 mm
T° = 30°
TW = 1 mm
TH° = 52°
A = 9.7 mm
L = 15.25 mm
α = 3°
Hersteller: AKKO
Hartmetall-Wendeplatte für Ventilsitzbearbeitung
für Einsatz auf Halter VST-B11...
S° = 45º
SW = 2 mm
T° = 25°
TW = 1.3 mm
TH° = 52°
A = 9.7 mm
L = 15.25 mm
α = 3° mm
Hersteller: AKKO
Hartmetall-Wendeplatte für Ventilsitzbearbeitung
für Einsatz auf Halter VST-B11...
S° = 20º
SW = 2 mm
T° = 10°
TW = 1.3 mm
TH° = 60°
A = 9.7 mm
L = 15.25 mm
α = 3°
Hersteller: AKKO
Hartmetall-Wendeplatte für Ventilsitzbearbeitung
für Einsatz auf Halter VST-B11...
S° = 45º
SW = 1.3 mm
T° = 25°
TW = 1.1 mm
TH° = 52°
A = 9.7 mm
L = 15.25 mm
α = 3°
Hersteller: AKKO

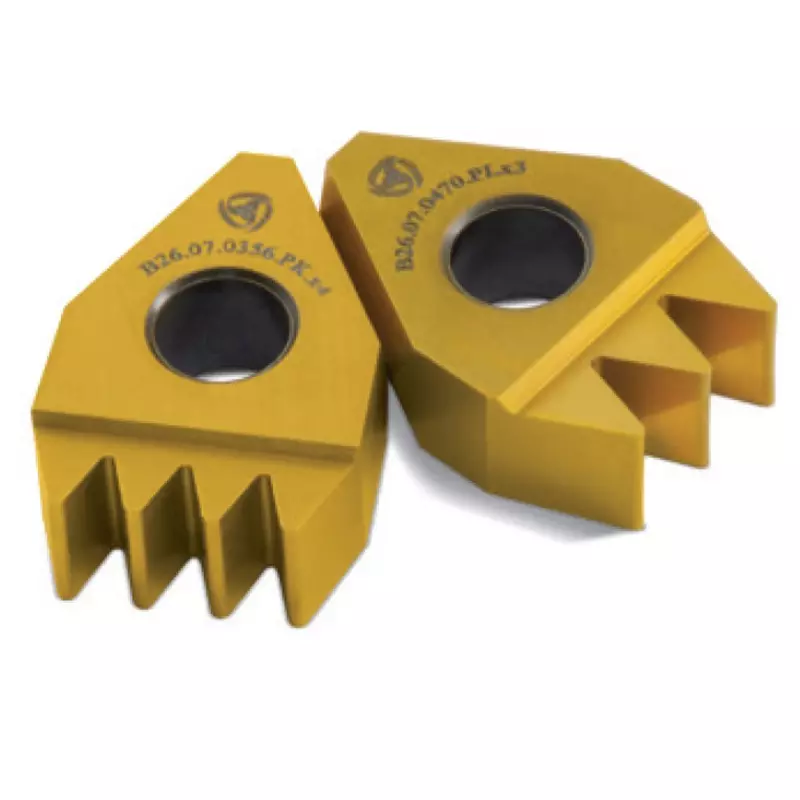

Poly-V-Mehrzahn-Einstechplatte aus Hartmetall
Hartmetall-Sorte VK10F01 (Beschichtet)
für Einsatz auf Halter ATPVK ... 4.7X4
TP = 4.70 mm
Plattenstärke S = 7 mm
RE = 0.38 mm
REN = 0.45 mm
CDX = 4.85 mm
Hersteller: AKKO
Hartmetall-Wendeplatte für Ventilsitzbearbeitung
für Einsatz auf Halter VST-B11...
S° = 36º
SW = 2.5 mm
T° = 15°
TW = 1.6 mm
TH° = 60°
A = 9.7 mm
L = 15.25 mm
α = 3°
Hersteller: AKKO
Wendeplatte für Keilnutenfertigung auf Dreh- und Fräsmaschinen
DIN 6885 (Toleranz JS9)
Stechbreite CW = 8.01 mm
Stechtiefe CDX = 4.1 mm
Eckenradius RE = 0.20 mm
Plattendicke S = 4.0 mm
DMIN = 22 mm
Hartmetallsorte VP3001
€ 17,44*
