Gewindewerkzeuge
Carmon M 512 Maschinengewindebohrer M 2 x 0,4, HSS-E Quartz
Carmon M 512 Maschinengewindebohrer M 2 x 0,4, HSS-E QuartzMaschinengewindebohrer der Serie M 512 für M 2 x 0,4, Ausführung HSS-E Quartz. Geeignet für Sacklöcher. Gesamtlänge 45 mm, Arbeitslänge 8 mm, Schaftdurchmesser 2,8 mm. Artikelnummer: 651200002.
Carmon UNF 564 Maschinengewindebohrer UNF 1" - 12, HSS-E Quartz
Carmon UNF 564 Maschinengewindebohrer UNF 1" - 12, HSS-E QuartzMaschinengewindebohrer der Serie UNF 564 für UNF 1" - 12, Ausführung HSS-E Quartz. Geeignet für Sacklöcher. Gesamtlänge 23,3 mm, Arbeitslänge 140 mm, Schaftdurchmesser 20 mm. Artikelnummer: 656401012.
Carmon M 505 Maschinengewindebohrer M 36 x 4, HSS-E
Carmon M 505 Maschinengewindebohrer M 36 x 4, HSS-EMaschinengewindebohrer der Serie M 505 für M 36 x 4, Ausführung HSS-E. Geeignet für Sacklöcher. Gesamtlänge 200 mm, Arbeitslänge 56 mm, Schaftdurchmesser 28 mm. Artikelnummer: 550500036.
Carmon UNF 563 Maschinengewindebohrer UNF 1" 1/8 - 12, HSS-E Titanite
Carmon UNF 563 Maschinengewindebohrer UNF 1" 1/8 - 12, HSS-E TitaniteMaschinengewindebohrer der Serie UNF 563 für UNF 1" 1/8 - 12, Ausführung HSS-E Titanite. Geeignet für Sacklöcher. Gesamtlänge 26,5 mm, Arbeitslänge 150 mm, Schaftdurchmesser 28 mm. Artikelnummer: 756311812.
Carmon M 509 Maschinengewindebohrer M 4 x 0,7, HSS-E Quartz
Carmon M 509 Maschinengewindebohrer M 4 x 0,7, HSS-E QuartzMaschinengewindebohrer der Serie M 509 für M 4 x 0,7, Ausführung HSS-E Quartz. Geeignet für Sacklöcher. Gesamtlänge 63 mm, Arbeitslänge 12 mm, Schaftdurchmesser 4,5 mm. Artikelnummer: 650900004.

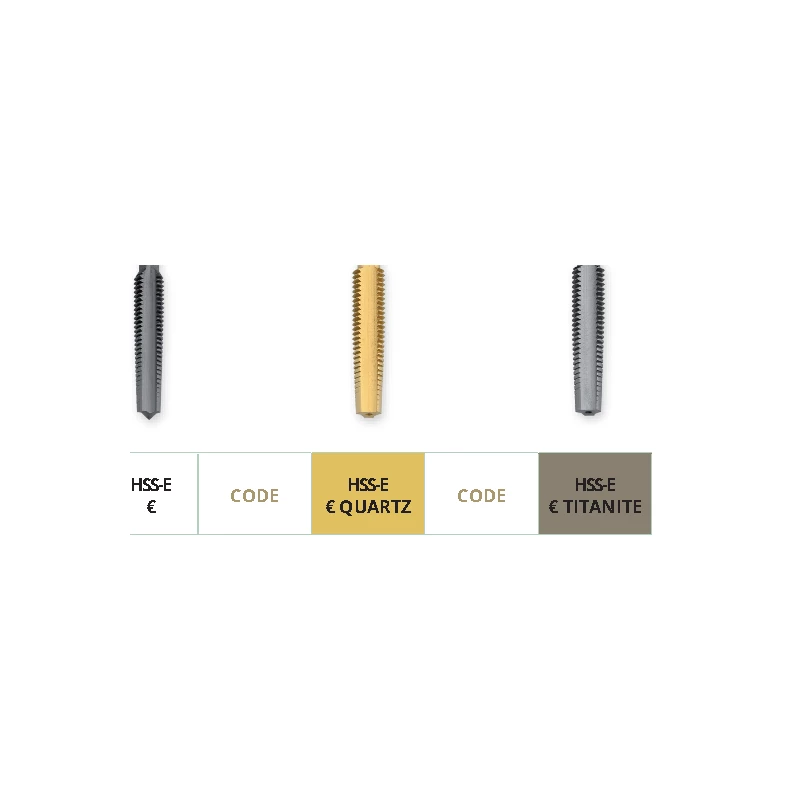

Carmon M 511 Maschinengewindebohrer M 10 x 1,5, HSS-E Titanite
Carmon M 511 Maschinengewindebohrer M 10 x 1,5, HSS-E TitaniteMaschinengewindebohrer der Serie M 511 für M 10 x 1,5, Ausführung HSS-E Titanite. Geeignet für Sacklöcher. Gesamtlänge 100 mm, Arbeitslänge 15 mm, Schaftdurchmesser 10 mm. Artikelnummer: 751100010.
Carmon UNC 561 Maschinengewindebohrer UNC 5/8 - 11, HSS-E Titanite
Carmon UNC 561 Maschinengewindebohrer UNC 5/8 - 11, HSS-E TitaniteMaschinengewindebohrer der Serie UNC 561 für UNC 5/8 - 11, Ausführung HSS-E Titanite. Geeignet für Sacklöcher. Gesamtlänge 13,5 mm, Arbeitslänge 110 mm, Schaftdurchmesser 30 mm. Artikelnummer: 756105811.
Carmon MF 530 Maschinengewindebohrer MF 6 x 0,5, HSS-E Titanite
Carmon MF 530 Maschinengewindebohrer MF 6 x 0,5, HSS-E TitaniteMaschinengewindebohrer der Serie MF 530 für MF 6 x 0,5, Ausführung HSS-E Titanite. Geeignet für Sacklöcher. Gesamtlänge 80 mm, Arbeitslänge 14 mm, Schaftdurchmesser 4,5 mm. Artikelnummer: 753005006.
Carmon M 541 Maschinengewindebohrer M 4 x 0,7, HSS-E Titanite
Carmon M 541 Maschinengewindebohrer M 4 x 0,7, HSS-E TitaniteMaschinengewindebohrer der Serie M 541 für M 4 x 0,7, Ausführung HSS-E Titanite. Geeignet für Sacklöcher. Gesamtlänge 63 mm, Arbeitslänge 13 mm, Schaftdurchmesser 4,5 mm. Artikelnummer: 754100004.
Carmon M 512 Maschinengewindebohrer M 4 x 0,7, HSS-E Quartz
Carmon M 512 Maschinengewindebohrer M 4 x 0,7, HSS-E QuartzMaschinengewindebohrer der Serie M 512 für M 4 x 0,7, Ausführung HSS-E Quartz. Geeignet für Sacklöcher. Gesamtlänge 63 mm, Arbeitslänge 7 mm, Schaftdurchmesser 4,5 mm. Artikelnummer: 651200004.
Carmon MF 547 Maschinengewindebohrer MF 12 x 1,5, HSS-E
Carmon MF 547 Maschinengewindebohrer MF 12 x 1,5, HSS-EMaschinengewindebohrer der Serie MF 547 für MF 12 x 1,5, Ausführung HSS-E. Geeignet für Durchgangslöcher. Gesamtlänge 100 mm, Arbeitslänge 20 mm, Schaftdurchmesser 9 mm. Artikelnummer: 554715012.
Z22IL4.0ISO YBG205
Z22IL4.0ISO YBG205 von ZCC Cutting Tools – Gewindedrehplatte für Innengewinde Die Z22IL4.0ISO YBG205 von ZCC Cutting Tools ist eine zType-Gewindedrehplatte für das Innengewinde-Drehen. Die Kennzeichnung 4.0ISO definiert die vorgesehene metrisches ISO-Regelgewinde mit ISO-Gewindeprofil; die Ausführung ist links schneidend. Dadurch ist die Platte eine eindeutig zuordenbare Lösung für CNC-Drehmaschinen und Gewindedrehprozesse, bei denen Gewindeform, Schneidrichtung und Plattensitz exakt zusammenpassen müssen. Beim Gewindedrehen entscheiden Profil, Steigung, Bearbeitungsrichtung, Sorte und stabile Spannung über Maßhaltigkeit, Flankenqualität und Prozesssicherheit. Die Z22-Ausführung besitzt laut Katalog einen I.C. von 12,7 mm, eine Dicke von 4,65 mm und eine Bohrung von 5 mm. In Verbindung mit einem passenden zType-Gewindedrehhalter unterstützt sie einen strukturierten und wiederholbaren Schneidkantenwechsel. Die Artikelkennzeichnung erleichtert die Werkzeugvoreinstellung sowie die sichere Nachbestellung im Fertigungsalltag. Warum diese Gewindedrehplatte? Die Platte ist für Innengewinde und eine links schneidend Bearbeitung vorgesehen. Das vorgegebene ISO-Gewindeprofil verhindert, dass eine unpassende Universalgeometrie für das Gewinde eingesetzt wird. Die Sorte YBG205 ist eine PVD-mehrlagig beschichtete Hartmetallsorte. Im Katalog ist sie im Bereich ISO P10–P30, M20–M40 und S15–S25 für nichtrostenden Stahl, Superlegierungen und Stahl genannt. Ihre sehr gute Verschleißfestigkeit und Temperaturbeständigkeit unterstützen eine wirtschaftliche Werkzeugauswahl im vorgesehenen Anwendungsbereich. Vorteile für das CNC-Gewindedrehen ZCC Cutting Tools zType-Gewindedrehplatte für Innengewinde links schneidend Ausführung ISO-Gewindeprofil gemäß Artikelkennzeichnung Steigung: 4.0 mm PVD-mehrlagig beschichtete Sorte YBG205 Sehr gute Verschleißfestigkeit und Temperaturbeständigkeit Klare Werkzeugzuordnung für CNC-Prozesse und Nachbestellung Technische Daten Hersteller: ZCC Cutting Tools Plattenausführung: Z22IL4.0ISO Bearbeitungsart: Innengewinde, links schneidend Gewindeausführung: metrisches ISO-Regelgewinde Profil: ISO-Gewindeprofil Steigung: 4.0 mm Plattengröße I.C.: 12,7 mm Plattendicke S: 4,65 mm Bohrungsdurchmesser d: 5 mm Sorte: YBG205; ISO P10–P30, M20–M40 und S15–S25 Passend auswählen und bestellen Wählen Sie die Z22IL4.0ISO YBG205, wenn Sie metrisches ISO-Regelgewinde mit der Kennzeichnung 4.0ISO fertigen und einen kompatiblen zType-Gewindedrehhalter verwenden. Prüfen Sie vor dem Kauf Gewindenorm, Steigung, Schneidrichtung sowie Innen- oder Außengewinde. Schnittgeschwindigkeit, Zustellung, Kühlschmierung und Werkstückspannung müssen an den realen Prozess angepasst werden. Jetzt die passende ZCC Cutting Tools Gewindedrehplatte auswählen und Gewinde präzise, stabil sowie reproduzierbar fertigen.
RT16.01N-G60 YBG201
Gewindedrehplatte; negativ; HC
Z16ER18NPT YBG205
Z16ER18NPT YBG205 von ZCC Cutting Tools – Gewindedrehplatte für Außengewinde Die Z16ER18NPT YBG205 von ZCC Cutting Tools ist eine zType-Gewindedrehplatte für das Außengewinde-Drehen. Die Kennzeichnung 18NPT definiert die vorgesehene NPT-Rohrgewinde mit NPT-Gewindeprofil; die Ausführung ist rechts schneidend. Dadurch ist die Platte eine eindeutig zuordenbare Lösung für CNC-Drehmaschinen und Gewindedrehprozesse, bei denen Gewindeform, Schneidrichtung und Plattensitz exakt zusammenpassen müssen. Beim Gewindedrehen entscheiden Profil, Steigung, Bearbeitungsrichtung, Sorte und stabile Spannung über Maßhaltigkeit, Flankenqualität und Prozesssicherheit. Die Z16-Ausführung besitzt laut Katalog einen I.C. von 9,525 mm, eine Dicke von 3,52 mm und eine Bohrung von 4 mm. In Verbindung mit einem passenden zType-Gewindedrehhalter unterstützt sie einen strukturierten und wiederholbaren Schneidkantenwechsel. Die Artikelkennzeichnung erleichtert die Werkzeugvoreinstellung sowie die sichere Nachbestellung im Fertigungsalltag. Warum diese Gewindedrehplatte? Die Platte ist für Außengewinde und eine rechts schneidend Bearbeitung vorgesehen. Das vorgegebene NPT-Gewindeprofil verhindert, dass eine unpassende Universalgeometrie für das Gewinde eingesetzt wird. Die Sorte YBG205 ist eine PVD-mehrlagig beschichtete Hartmetallsorte. Im Katalog ist sie im Bereich ISO P10–P30, M20–M40 und S15–S25 für nichtrostenden Stahl, Superlegierungen und Stahl genannt. Ihre sehr gute Verschleißfestigkeit und Temperaturbeständigkeit unterstützen eine wirtschaftliche Werkzeugauswahl im vorgesehenen Anwendungsbereich. Vorteile für das CNC-Gewindedrehen ZCC Cutting Tools zType-Gewindedrehplatte für Außengewinde rechts schneidend Ausführung NPT-Gewindeprofil gemäß Artikelkennzeichnung Steigung: 18 TPI PVD-mehrlagig beschichtete Sorte YBG205 Sehr gute Verschleißfestigkeit und Temperaturbeständigkeit Klare Werkzeugzuordnung für CNC-Prozesse und Nachbestellung Technische Daten Hersteller: ZCC Cutting Tools Plattenausführung: Z16ER18NPT Bearbeitungsart: Außengewinde, rechts schneidend Gewindeausführung: NPT-Rohrgewinde Profil: NPT-Gewindeprofil Steigung: 18 TPI Plattengröße I.C.: 9,525 mm Plattendicke S: 3,52 mm Bohrungsdurchmesser d: 4 mm Sorte: YBG205; ISO P10–P30, M20–M40 und S15–S25 Passend auswählen und bestellen Wählen Sie die Z16ER18NPT YBG205, wenn Sie NPT-Rohrgewinde mit der Kennzeichnung 18NPT fertigen und einen kompatiblen zType-Gewindedrehhalter verwenden. Prüfen Sie vor dem Kauf Gewindenorm, Steigung, Schneidrichtung sowie Innen- oder Außengewinde. Schnittgeschwindigkeit, Zustellung, Kühlschmierung und Werkstückspannung müssen an den realen Prozess angepasst werden. Jetzt die passende ZCC Cutting Tools Gewindedrehplatte auswählen und Gewinde präzise, stabil sowie reproduzierbar fertigen.
Carmon M 506 Maschinengewindebohrer M 6 x 1, HSS-E Titanite
Carmon M 506 Maschinengewindebohrer M 6 x 1, HSS-E TitaniteMaschinengewindebohrer der Serie M 506 für M 6 x 1, Ausführung HSS-E Titanite. Geeignet für Durchgangslöcher. Gesamtlänge 80 mm, Arbeitslänge 10 mm, Schaftdurchmesser 4,5 mm. Artikelnummer: 750600006.
