Spannfutter HSK 100 3/26-120 ER40 DIN 69893
VHM-Fräser Ø 11.70; Z=2; Schaft HB; beschichtet
Kugelstiftfräser R=0.3; Z=2; Schaft HA; beschichtet
CCMT060204-EF YBG205 Die CCMT060204-EF YBG205 von ZCC Cutting Tools Europe GmbH ist eine positive, PVD-beschichtete Hartmetall-Wendeschneidplatte zum Drehen. Sie kombiniert die EF-Geometrie für die Schlichtbearbeitung mit der Kennzeichnung YBG205. Geometrie und Bearbeitung Der Spanbrecher EF besitzt eine scharfe Schneidkante und einen großen Spanwinkel. Er ist für das Schlichten von Edelstahl und Superlegierungen in den ISO-Werkstoffgruppen M und S vorgesehen. YBG205 deckt die Sortenbereiche P15–P30 und M20–M35 ab. Der angegebene Bearbeitungsbereich reicht von der mittleren Bearbeitung bis zum Schruppen von Stahl und Edelstahl. Dabei steht P für Stahl und M für Edelstahl. Technische Merkmale Produkttyp: Wendeschneidplatte zum Drehen Grundcode: CCMT060204 Formcode C: 80°-Rhombus Freiwinkelcode C: 7° Toleranzcode: M Befestigungsmerkmal: T Größen-/IC-Code: 06 Dicken-Code: 02 Eckenradius-Code: 04 Spanbrecher-Code: EF Schneidstoffangabe: HC, PVD-beschichtet Ausführung: positiv Einsatzbereiche EF-Geometrie: Schlichten von Edelstahl und Superlegierungen ISO-Werkstoffgruppen der EF-Geometrie: M = Edelstahl, S = Superlegierungen beziehungsweise hitzebeständige Legierungen YBG205-Bereich: mittlere Bearbeitung bis Schruppen von Stahl und Edelstahl Sortenbereiche: P15–P30 und M20–M35 ISO-Werkstoffgruppen: P = Stahl, M = Edelstahl
Universalbohrer Ø 13.10; l=3xD; Schaft HB; beschichtet
S-Halter-PSC40; links; CC12
Titan-Fräser Ø 8; Z=5 R=0.75; Schaft HA; beschichtet
DNMG150608-DM YB6315 Die DNMG150608-DM YB6315 Wendeschneidplatte von ZCC Cutting Tools Europe GmbH ist eine hochwertige Lösung für das Drehen von verschiedenen Werkstoffen. Mit ihrem negativen Freiwinkel und der speziellen Geometrie ist sie ideal für die mittlere Bearbeitung von Stahl und Guss geeignet. Diese Wendeschneidplatte bietet eine ausgezeichnete Balance zwischen Schärfe und Stabilität. Vorteile und Eigenschaften Spanbrecher Längere Standzeit Die DNMG150608-DM YB6315 sorgt für eine erhöhte Lebensdauer der Schneidkante. Stabile Prozesse: Dank der optimierten Geometrie werden stabile Bearbeitungsprozesse gewährleistet. Bessere Spankontrolle: Der doppelseitige Spanbrecher ermöglicht eine effektive Spankontrolle. Hohe Oberflächengüte: Die präzise Schneidkante sorgt für eine hervorragende Oberflächenqualität. Technische Merkmale Erkannter Grundcode: DNMG150608 Formcode: D (55° Rhombus) Freiwinkelcode: N (0° negativ) Toleranzcode: M (aus ISO/ANSI-Referenz) Befestigungsmerkmal: G (aus ISO/ANSI-Referenz) Größen-/IC-Code: 15 Dicken-Code: 06 Eckenradius-Code: 08 Spanbrecher: DM Substrat: YB6315 Einsatzbereiche Die DNMG150608-DM YB6315 Wendeschneidplatte eignet sich besonders für die mittlere Bearbeitung von: Schnellarbeitsstahl (Sortenbereich: S, M) Edelstahl (Sortenbereich: M, S) Stahl und Guss (Sortenbereich: P, K) Typische Anwendungen umfassen Schlichten und Schruppen, wobei die Wendeschneidplatte eine hohe Prozesssicherheit und Effizienz bietet. Zusätzliche technische Einordnung Werkstoffe/Anwendungen: Stahl, Guss Bearbeitungsarten: mittel
Z16IL12W YBG205 von ZCC Cutting Tools – Gewindedrehplatte für Innengewinde Die Z16IL12W YBG205 von ZCC Cutting Tools ist eine zType-Gewindedrehplatte für das Innengewinde-Drehen. Die Kennzeichnung 12W definiert die vorgesehene Whitworth-Gewinde mit Whitworth-Gewindeprofil; die Ausführung ist links schneidend. Dadurch ist die Platte eine eindeutig zuordenbare Lösung für CNC-Drehmaschinen und Gewindedrehprozesse, bei denen Gewindeform, Schneidrichtung und Plattensitz exakt zusammenpassen müssen. Beim Gewindedrehen entscheiden Profil, Steigung, Bearbeitungsrichtung, Sorte und stabile Spannung über Maßhaltigkeit, Flankenqualität und Prozesssicherheit. Die Z16-Ausführung besitzt laut Katalog einen I.C. von 9,525 mm, eine Dicke von 3,52 mm und eine Bohrung von 4 mm. In Verbindung mit einem passenden zType-Gewindedrehhalter unterstützt sie einen strukturierten und wiederholbaren Schneidkantenwechsel. Die Artikelkennzeichnung erleichtert die Werkzeugvoreinstellung sowie die sichere Nachbestellung im Fertigungsalltag. Warum diese Gewindedrehplatte? Die Platte ist für Innengewinde und eine links schneidend Bearbeitung vorgesehen. Das vorgegebene Whitworth-Gewindeprofil verhindert, dass eine unpassende Universalgeometrie für das Gewinde eingesetzt wird. Die Sorte YBG205 ist eine PVD-mehrlagig beschichtete Hartmetallsorte. Im Katalog ist sie im Bereich ISO P10–P30, M20–M40 und S15–S25 für nichtrostenden Stahl, Superlegierungen und Stahl genannt. Ihre sehr gute Verschleißfestigkeit und Temperaturbeständigkeit unterstützen eine wirtschaftliche Werkzeugauswahl im vorgesehenen Anwendungsbereich. Vorteile für das CNC-Gewindedrehen ZCC Cutting Tools zType-Gewindedrehplatte für Innengewinde links schneidend Ausführung Whitworth-Gewindeprofil gemäß Artikelkennzeichnung Steigung: 12 TPI PVD-mehrlagig beschichtete Sorte YBG205 Sehr gute Verschleißfestigkeit und Temperaturbeständigkeit Klare Werkzeugzuordnung für CNC-Prozesse und Nachbestellung Technische Daten Hersteller: ZCC Cutting Tools Plattenausführung: Z16IL12W Bearbeitungsart: Innengewinde, links schneidend Gewindeausführung: Whitworth-Gewinde Profil: Whitworth-Gewindeprofil Steigung: 12 TPI Plattengröße I.C.: 9,525 mm Plattendicke S: 3,52 mm Bohrungsdurchmesser d: 4 mm Sorte: YBG205; ISO P10–P30, M20–M40 und S15–S25 Passend auswählen und bestellen Wählen Sie die Z16IL12W YBG205, wenn Sie Whitworth-Gewinde mit der Kennzeichnung 12W fertigen und einen kompatiblen zType-Gewindedrehhalter verwenden. Prüfen Sie vor dem Kauf Gewindenorm, Steigung, Schneidrichtung sowie Innen- oder Außengewinde. Schnittgeschwindigkeit, Zustellung, Kühlschmierung und Werkstückspannung müssen an den realen Prozess angepasst werden. Jetzt die passende ZCC Cutting Tools Gewindedrehplatte auswählen und Gewinde präzise, stabil sowie reproduzierbar fertigen.
Eckfräser Ø 50 Z=6; A=22; LN12; Kr=90°; IKZ
SNMG120412-DM YBC152 Die SNMG120412-DM YBC152 von ZCC Cutting Tools Europe GmbH ist eine hochleistungsfähige Wendeschneidplatte für das Drehen. Sie bietet eine ausgezeichnete Balance zwischen Schärfe und Stabilität, ideal für die mittlere Bearbeitung von verschiedenen Werkstoffen. Diese Wendeschneidplatte ist besonders geeignet für Anwendungen, die eine hohe Präzision erfordern. Vorteile und Eigenschaften Längere Standzeit: Die hochwertige Schneidkante sorgt für eine verbesserte Lebensdauer der Wendeschneidplatte. Stabile Prozesse: Die ausgeglichene Geometrie ermöglicht eine gleichmäßige Bearbeitung und reduziert Vibrationen. Spanbrecher Bessere Spankontrolle Der doppelseitige Spanbrecher DM gewährleistet eine effiziente Spanabfuhr. Hohe Oberflächengüte: Die scharfen Schneidkanten tragen zu einer feinen Oberflächenqualität bei. Technische Merkmale Erkannter Grundcode: SNMG120412 Formcode: S (Quadrat) Freiwinkelcode: N (0° negativ) Toleranzcode: M (aus ISO/ANSI-Referenz) Befestigungsmerkmal: G (aus ISO/ANSI-Referenz) Größen-/IC-Code: 12 Dicken-Code: 04 Eckenradius-Code: 12 Spanbrecher: DM Substrat: YBC152 Einsatzbereiche Die SNMG120412-DM YBC152 eignet sich hervorragend für die Bearbeitung von Stahl und Guss. Sie ist ideal für die mittlere Bearbeitung, insbesondere bei Anwendungen mit Schnellarbeitsstahl und Edelstahl. Die Wendeschneidplatte ermöglicht effizientes Schruppen und Schlichten, wodurch sie vielseitig in der Fertigung einsetzbar ist. Zusätzliche technische Einordnung Sortenbereiche/Codes: P, K Werkstoffe/Anwendungen: Stahl, Guss Bearbeitungsarten: mittel
Stahlbohrer Ø 4.20; l=5xD; Schaft HB; beschichtet
Reduzierbuchsen d=25 | d1=6
2-Schneider-Kugelfräser; Ring; Ø 2.0mm; Schaft 3.0mm; GL= 43mm; unbeschichtet

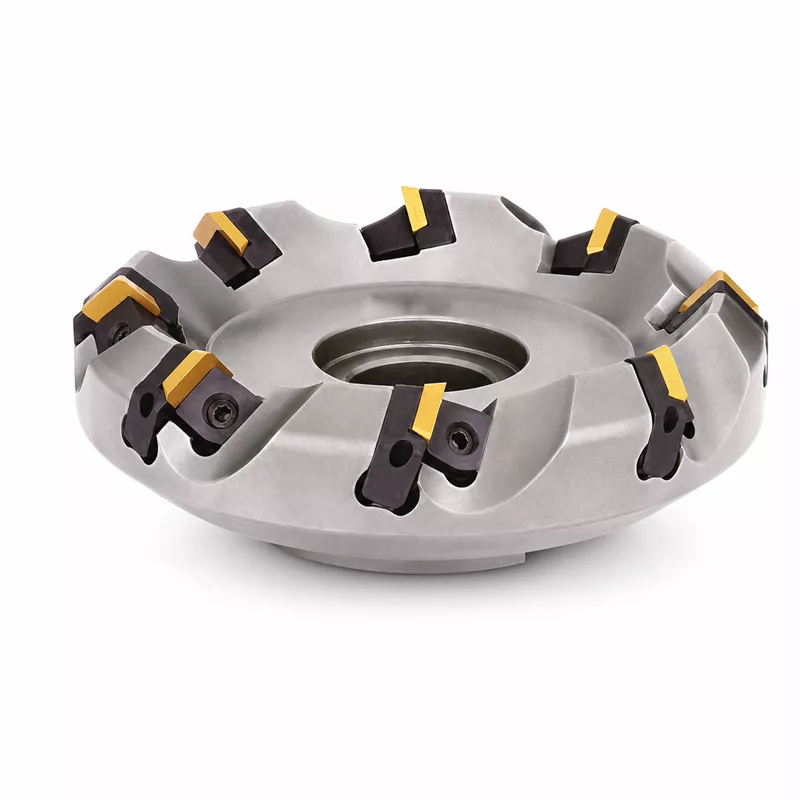

Planfräser Ø 100 Z=7; B=32; SE12; Kr=45°
