Produktinformationen "Mitlaufende Präzisions-Drehbankspitze Typ 955 - Serie 905"
Mitlaufende Präzisions-Drehbankspitze Typ 955 – Reihe 905
Produktbeschreibung
Die mitlaufende Präzisions-Drehbankspitze Typ 955 aus der Reihe 905 ist eine Hochleistungsausführung, die speziell für den Einsatz in CNC-Drehmaschinen entwickelt wurde. Sie ist baugleich mit der Reihe 805, jedoch mit auswechselbaren Körnereinsätzen für maximale Flexibilität. Das Wechseln der Einsätze erfolgt durch gegenseitiges Verdrehen mit zwei Gabelschlüsseln an den Schlüsselflächen von Achse und Einsatz. Die High-End Lagerung sorgt für eine hohe Rundlaufgenauigkeit. Das Werkzeug ist gehärtet, geschliffen und mit einer wartungsfreien Dauerschmierung ausgestattet. Ein Wellendichtring schützt vor Schmutz und Kühlflüssigkeit, wodurch die Drehbankspitze auch für Schleifanwendungen geeignet ist.
Wichtige Merkmale
- Auswechselbare Körnereinsätze: Erhöhte Flexibilität für verschiedene Anwendungen.
- Einfache Handhabung: Wechsel der Einsätze durch Verdrehen mit zwei Gabelschlüsseln.
- Hochleistungsausführung: Entwickelt für hohe Drehzahlen und Axialkräfte.
- Maximale Präzision: High-End Lagerung für eine Rundlaufgenauigkeit von 0,005 mm.
- Wartungsfrei: Dauerschmierung für langanhaltende Leistung.
- Schutz: Wellendichtring verhindert das Eindringen von Schmutz und Kühlflüssigkeit.
- Zusatzdichtung: Geeignet für Schleifanwendungen.
- Abdrückmutter: Nach CONZELLA-Werksnorm gefertigt.

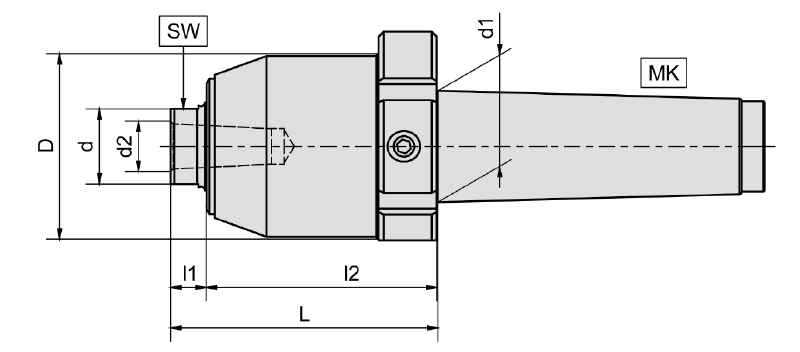

Technische Daten
| Eigenschaft | Wert |
|---|---|
| MK | 5 |
| Durchmesser (D) | 72 mm |
| Spitzendurchmesser (d) | 35 mm |
| Durchmesser (d1) | 44,40 mm |
| Gesamtlänge (L) | 103 mm |
| Länge (l1) | 14 mm |
| Länge (l2) | 82 mm |
| Durchmesser (d2) | 18 mm |
| Schlüsselweite (SW) | 30 mm |
| Max. Drehzahl | 8000 1/min |
| Max. Werkstückgewicht | 800 kg |
| Rundlauf-Abweichung | 0,005 mm |
| Passende Einsätze | E943 |
| Abdrückgewinde | M 74 × 1,5 |
Vorteile der Drehbankspitze Typ 955
Die Drehbankspitze Typ 955 kombiniert höchste Präzision, Langlebigkeit und Flexibilität für den Einsatz in modernen CNC-Drehmaschinen.
- Flexibel: Dank auswechselbarer Einsätze für verschiedene Anwendungen geeignet.
- Hochleistungsfähig: Entwickelt für hohe Drehzahlen und Axialkräfte.
- Präzise: Hohe Rundlaufgenauigkeit für exakte Ergebnisse.
- Wartungsfrei: Kein zusätzlicher Pflegeaufwand dank Dauerschmierung.
- Geschützt: Wellendichtring verhindert das Eindringen von Schmutz und Kühlflüssigkeit.
- Vielseitig: Auch für Schleifanwendungen geeignet.
Anwendungsbereiche
Die mitlaufende Präzisions-Drehbankspitze Typ 955 ist ideal für Anwendungen mit wechselnden Anforderungen, bei denen eine hohe Flexibilität durch auswechselbare Körnereinsätze gefragt ist.
