Mitlaufende Präzisions-Drehbankspitze Typ 945 TR - Serie 905
Produktinformationen "Mitlaufende Präzisions-Drehbankspitze Typ 945 TR - Serie 905 "
Mitlaufende Präzisions-Drehbankspitze Typ 945 TR – Reihe 905
Produktbeschreibung
Die mitlaufende Präzisions-Drehbankspitze Typ 945 TR aus der Reihe 905 ist eine Hochleistungsausführung, die speziell für den Einsatz in CNC-Drehmaschinen entwickelt wurde. Das extrem schlanke Gehäuse mit einseitiger Abflachung ermöglicht eine optimale Zugänglichkeit. Die auswechselbaren Einsätze bieten maximale Flexibilität für verschiedene Bearbeitungsanforderungen. Der Wechsel der Einsätze erfolgt durch gegenseitiges Verdrehen mit zwei Gabelschlüsseln. Dank der High-End Lagerung ist eine hohe Rundlaufgenauigkeit gewährleistet. Das Werkzeug ist gehärtet, geschliffen und mit einer wartungsfreien Dauerschmierung versehen. Ein Wellendichtring schützt vor Schmutz und Kühlflüssigkeit, wodurch die Drehbankspitze auch für Schleifanwendungen geeignet ist.
Wichtige Merkmale
- Extrem schlankes Gehäuse: Mit einseitiger Abflachung für bessere Zugänglichkeit.
- Auswechselbare Einsätze: Erhöhte Flexibilität für verschiedene Anwendungen.
- Einfache Handhabung: Wechsel der Einsätze durch Verdrehen mit zwei Gabelschlüsseln.
- Hochleistungsausführung: Entwickelt für hohe Drehzahlen und Axialkräfte.
- Maximale Präzision: High-End Lagerung für eine Rundlaufgenauigkeit von 0,003 mm.
- Wartungsfrei: Dauerschmierung für langanhaltende Leistung.
- Schutz: Wellendichtring verhindert das Eindringen von Schmutz und Kühlflüssigkeit.
- Zusatzdichtung: Geeignet für Schleifanwendungen.
- Abdrückmutter: Nach CONZELLA-Werksnorm gefertigt.

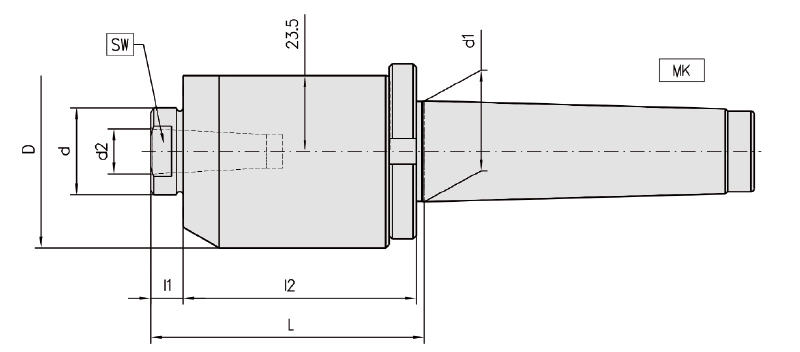

Technische Daten
| Eigenschaft | Wert |
|---|---|
| MK | 4 |
| Durchmesser (D) | 60 mm |
| Spitzendurchmesser (d) | 27 mm |
| Durchmesser (d1) | 31,27 mm |
| Gesamtlänge (L) | 85 mm |
| Länge (l1) | 10 mm |
| Länge (l2) | 74 mm |
| Durchmesser (d2) | 14 mm |
| Schlüsselweite (SW) | 22 mm |
| Max. Drehzahl | 10.000 1/min |
| Max. Werkstückgewicht | 300 kg |
| Rundlauf-Abweichung | 0,003 mm |
Vorteile der Drehbankspitze Typ 945 TR
Die Drehbankspitze Typ 945 TR kombiniert höchste Präzision, Langlebigkeit und Flexibilität für den Einsatz in modernen CNC-Drehmaschinen.
- Platzsparend: Dank extrem schlankem Gehäuse mit einseitiger Abflachung.
- Flexibel: Dank auswechselbarer Einsätze für verschiedene Anwendungen geeignet.
- Hochleistungsfähig: Entwickelt für hohe Drehzahlen und Axialkräfte.
- Präzise: Hohe Rundlaufgenauigkeit für exakte Ergebnisse.
- Wartungsfrei: Kein zusätzlicher Pflegeaufwand dank Dauerschmierung.
- Geschützt: Wellendichtring verhindert das Eindringen von Schmutz und Kühlflüssigkeit.
- Vielseitig: Auch für Schleifanwendungen geeignet.
Anwendungsbereiche
Die mitlaufende Präzisions-Drehbankspitze Typ 945 TR ist ideal für Anwendungen mit beengtem Platzangebot, hohen Drehzahlen und wechselnden Anforderungen.
