Produktinformationen "Mitlaufende Präzisions-Drehbankspitze Typ 935 - Serie 905"
Mitlaufende Präzisions-Drehbankspitze Typ 935 – Reihe 905
Produktbeschreibung
Die mitlaufende Präzisions-Drehbankspitze Typ 935 aus der Reihe 905 bietet maximale Flexibilität durch auswechselbare Körnereinsätze. Das Wechseln der Einsätze erfolgt durch gegenseitiges Verdrehen mit zwei Gabelschlüsseln an den Schlüsselflächen von Achse und Einsatz. Die Bauweise ist für hohe Drehzahlen und Axialkräfte optimiert. Eine High-End Lagerung sorgt für hohe Rundlaufgenauigkeit. Das komplette Werkzeug ist gehärtet, geschliffen und mit einer wartungsfreien Dauerschmierung ausgestattet. Ein Wellendichtring verhindert das Eindringen von Schmutz und Kühlflüssigkeit, während eine Zusatzdichtung die Eignung für Schleifanwendungen sicherstellt.
Wichtige Merkmale
- Auswechselbare Körnereinsätze: Erhöhte Flexibilität für verschiedene Anwendungen.
- Einfache Handhabung: Wechsel der Einsätze durch Verdrehen mit zwei Gabelschlüsseln.
- Hochleistungsausführung: Entwickelt für hohe Drehzahlen und Axialkräfte.
- Maximale Präzision: High-End Lagerung für eine Rundlaufgenauigkeit von 0,005 mm.
- Wartungsfrei: Dauerschmierung für langanhaltende Leistung.
- Schutz: Wellendichtring verhindert das Eindringen von Schmutz und Kühlflüssigkeit.
- Zusatzdichtung: Geeignet für Schleifanwendungen.
- Abdrückmutter: Nach CONZELLA-Werksnorm gefertigt.

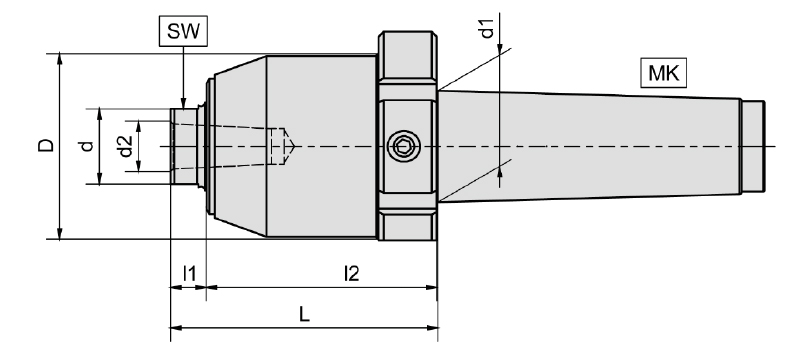

Technische Daten
| Eigenschaft | Wert |
|---|---|
| MK | 3 |
| Durchmesser (D) | 52 mm |
| Spitzendurchmesser (d) | 25 mm |
| Durchmesser (d1) | 23,83 mm |
| Gesamtlänge (L) | 73 mm |
| Länge (l1) | 10 mm |
| Länge (l2) | 56 mm |
| Durchmesser (d2) | 12 mm |
| Schlüsselweite (SW) | 19 mm |
| Max. Drehzahl | 12000 1/min |
| Max. Werkstückgewicht | 250 kg |
| Rundlauf-Abweichung | 0,005 mm |
| Passende Einsätze | E923 |
| Abdrückgewinde | M 54 × 1,5 |
Vorteile der Drehbankspitze Typ 935
Die Drehbankspitze Typ 935 kombiniert höchste Präzision, Langlebigkeit und Flexibilität für den Einsatz in modernen CNC-Drehmaschinen.
- Flexibel: Dank auswechselbarer Einsätze für verschiedene Anwendungen geeignet.
- Hochleistungsfähig: Entwickelt für hohe Drehzahlen und Axialkräfte.
- Präzise: Hohe Rundlaufgenauigkeit für exakte Ergebnisse.
- Wartungsfrei: Kein zusätzlicher Pflegeaufwand dank Dauerschmierung.
- Geschützt: Wellendichtring verhindert das Eindringen von Schmutz und Kühlflüssigkeit.
- Vielseitig: Auch für Schleifanwendungen geeignet.
Anwendungsbereiche
Die mitlaufende Präzisions-Drehbankspitze Typ 935 ist ideal für Anwendungen mit wechselnden Anforderungen, bei denen eine hohe Flexibilität durch auswechselbare Körnereinsätze gefragt ist.
