Mitlaufende Präzisions-Drehbankspitze Typ 933 - Serie 900
_(1).jpg)
_(1).jpg)
Produktinformationen "Mitlaufende Präzisions-Drehbankspitze Typ 933 - Serie 900"
Mitlaufende Präzisions-Drehbankspitze Typ 933 – Reihe 900
Produktbeschreibung
Die mitlaufende Präzisions-Drehbankspitze Typ 933 aus der Reihe 900 ist baugleich mit der Reihe 800, bietet jedoch durch auswechselbare Einsätze eine erhöhte Flexibilität. Das Wechseln der Einsätze erfolgt durch gegenseitiges Verdrehen mit zwei Gabelschlüsseln an den Schlüsselflächen von Achse und Einsatz. Die schaftgelagerte Achse besteht aus durchgehärtetem Werkzeugstahl und ist für hohe Axialkräfte optimiert. Das komplette Werkzeug ist gehärtet, geschliffen und mit einer wartungsfreien Dauerschmierung ausgestattet. Ein Wellendichtring schützt vor dem Eindringen von Schmutz und Kühlflüssigkeit.
Wichtige Merkmale
- Auswechselbare Einsätze: Maximale Flexibilität für verschiedene Anwendungen.
- Einfache Handhabung: Wechsel der Einsätze durch Verdrehen mit zwei Gabelschlüsseln.
- Hochleistungsausführung: Konstruktion für hohe Axialkräfte.
- Maximale Präzision: Hohe Rundlaufgenauigkeit.
- Wartungsfrei: Dauerschmierung für langanhaltende Leistung.
- Schutz: Wellendichtring verhindert das Eindringen von Schmutz und Kühlflüssigkeit.

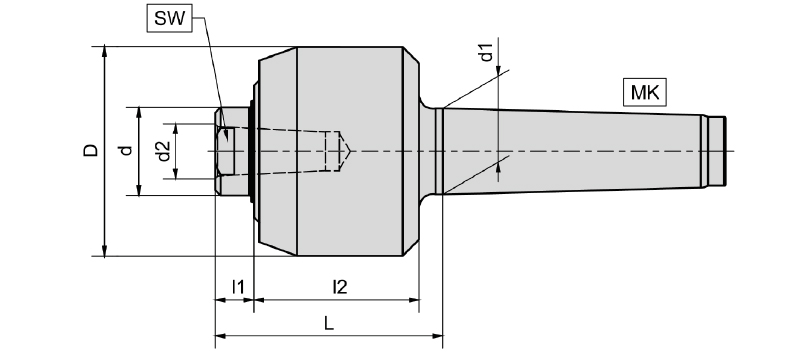

Technische Daten
| Eigenschaft | Wert |
|---|---|
| MK | 3 |
| Durchmesser (D) | 60 mm |
| Spitzendurchmesser (d) | 24 mm |
| Durchmesser (d1) | 23,83 mm |
| Gesamtlänge (L) | 68 mm |
| Länge (l1) | 12 mm |
| Länge (l2) | 50 mm |
| Durchmesser (d2) | 14 mm |
| Schlüsselweite (SW) | 19 mm |
| Max. Drehzahl | 4300 1/min |
| Max. Werkstückgewicht | 200 kg |
| Rundlauf-Abweichung | 0,005 mm |
| Max. Axialdruck | 2,55 kN |
Vorteile der Drehbankspitze Typ 933
Die Drehbankspitze Typ 933 überzeugt durch höchste Präzision, Langlebigkeit und Flexibilität für den Einsatz in modernen CNC-Drehmaschinen.
- Flexibel: Dank auswechselbarer Einsätze für verschiedene Anwendungen geeignet.
- Hochleistungsfähig: Entwickelt für hohe Axialkräfte.
- Präzise: Hohe Rundlaufgenauigkeit für exakte Ergebnisse.
- Wartungsfrei: Kein zusätzlicher Pflegeaufwand dank Dauerschmierung.
- Geschützt: Wellendichtring verhindert das Eindringen von Schmutz und Kühlflüssigkeit.
Anwendungsbereiche
Die mitlaufende Präzisions-Drehbankspitze Typ 933 ist ideal für Anwendungen mit wechselnden Anforderungen, bei denen eine hohe Flexibilität durch auswechselbare Einsätze gefragt ist.
