Mitlaufende Präzisions-Drehbankspitze Typ 854 - Serie 804
Produktinformationen "Mitlaufende Präzisions-Drehbankspitze Typ 854 - Serie 804 "
Mitlaufende Präzisions-Drehbankspitze Typ 854 – Reihe 804
Produktbeschreibung
Die mitlaufende Präzisions-Drehbankspitze Typ 854 aus der Reihe 804 wurde speziell für vibrationsempfindliche Bearbeitungsaufgaben entwickelt. Ihre federnde Laufspitze sorgt für einen effektiven Druck- und Längenausgleich und wirkt gleichzeitig stoßdämpfend. Die extrem steife Konstruktion mit zusätzlicher Schaftlagerung garantiert höchste Stabilität und Präzision. Die Präzisions-Wälzlagerung mit zusätzlicher Axialabstützung ermöglicht exakte Bearbeitungen unter anspruchsvollen Bedingungen. Die Laufspitze besteht aus durchgehärtetem Werkzeugstahl, während das gesamte Werkzeug gehärtet, geschliffen und mit einer wartungsfreien Dauerschmierung ausgestattet ist. Ein Wellendichtring schützt die Lagerung vor Schmutz und Kühlflüssigkeit.
Wichtige Merkmale
- Stoßdämpfend: Federnde Laufspitze für Druck- und Längenausgleich.
- Besonders steif: Konstruktion mit zusätzlicher Schaftlagerung.
- Höchste Präzision: Präzisions-Wälzlagerung mit zusätzlicher Axialabstützung.
- Robuste Bauweise: Laufspitze aus durchgehärtetem Werkzeugstahl.
- Wartungsfrei: Dauerschmierung sorgt für langanhaltende Leistung.
- Schutz: Wellendichtring verhindert das Eindringen von Schmutz und Kühlflüssigkeit.

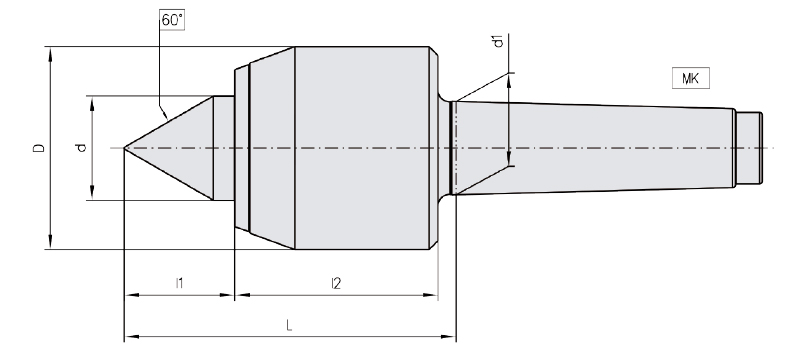

Technische Daten
| Eigenschaft | Wert |
|---|---|
| MK | 5 |
| Durchmesser (D) | 92 mm |
| Spitzendurchmesser (d) | 50 mm |
| Gesamtlänge (L) | 146 mm |
| Länge (l1) | 51 mm |
| Federweg | 1,7 mm |
| Max. Drehzahl | 3500 1/min |
| Max. Werkstückgewicht | 1000 kg |
| Rundlauf-Abweichung | 0,005 mm |
| Gewicht | 5 kg |
Vorteile der Drehbankspitze Typ 854
Die Drehbankspitze Typ 854 überzeugt durch ihre spezielle Konstruktion für vibrationsempfindliche Bearbeitungen und bietet höchste Präzision.
- Stoßdämpfend: Federmechanismus für Längenausgleich und Druckreduktion.
- Maximale Stabilität: Steife Bauweise mit zusätzlicher Schaftlagerung.
- Höchste Präzision: Rundlaufgenauigkeit von nur 0,005 mm.
- Wartungsfrei: Kein zusätzlicher Schmieraufwand erforderlich.
- Schutz: Wellendichtring verhindert das Eindringen von Schmutz und Kühlflüssigkeit.
Anwendungsbereiche
Die mitlaufende Präzisions-Drehbankspitze Typ 854 eignet sich besonders für Präzisionsbearbeitungen, bei denen Vibrationen minimiert werden müssen, wie z. B. in der Feinmechanik oder bei empfindlichen Materialien.
