Mitlaufende Hochleistungs-Drehbankspitze Typ 857 - Serie 807
Produktinformationen "Mitlaufende Hochleistungs-Drehbankspitze Typ 857 - Serie 807"
Mitlaufende Hochleistungs-Drehbankspitze Typ 857 – Reihe 807
Produktbeschreibung
Die mitlaufende Hochleistungs-Drehbankspitze Typ 857 aus der Reihe 807 ist ein gefedertes Werkzeug mit Druckanzeige, das eine visuelle Überwachung des angestellten Spanndrucks ermöglicht. Diese Funktion bietet eine optische Kontrollmöglichkeit des Spanndrucks während der Bearbeitung und macht sie ideal als Gegenspitze zu Stirnmitnehmern oder zur Kompensation von Längenausdehnungen. Ihre extrem steife Bauweise mit zusätzlicher Schaftlagerung sorgt für maximale Stabilität. Die Laufspitze besteht aus durchgehärtetem Werkzeugstahl, während das gesamte Werkzeug gehärtet, geschliffen und mit einer wartungsfreien Dauerschmierung ausgestattet ist. Ein Wellendichtring schützt die Lagerung vor Schmutz und Kühlflüssigkeit.
Wichtige Merkmale
- Gefedertes Werkzeug: Druckanzeige zur visuellen Kontrolle des Spanndrucks.
- Optische Kontrolle: Echtzeit-Überwachung während der Bearbeitung.
- Ideal als Gegenspitze: Besonders geeignet für Stirnmitnehmer und zur Längenausdehnungskompensation.
- Besonders steif: Konstruktion mit zusätzlicher Schaftlagerung.
- Höchste Präzision: Hohe Rundlaufgenauigkeit für exakte Ergebnisse.
- Wartungsfrei: Mit Dauerschmierung ausgestattet.
- Schutz: Wellendichtring verhindert das Eindringen von Schmutz und Kühlflüssigkeit.

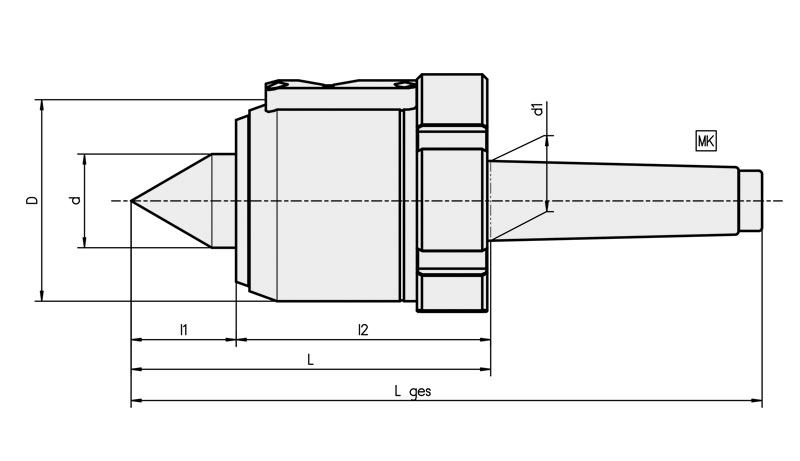

Technische Daten
| Eigenschaft | Wert |
|---|---|
| MK | 5 |
| Durchmesser (D) | 92 mm |
| Spitzendurchmesser (d) | 50 mm |
| Durchmesser (d1) | 44,4 mm |
| Gesamtlänge (L) | 275 mm |
| Länge (l1) | 51 mm |
| Länge (l2) | 95 mm |
| Federweg | 3 mm |
| Max. Drehzahl | 3500 1/min |
| Max. Werkstückgewicht | 1000 kg |
| Rundlauf-Abweichung | 0,005 mm |
| Gewicht | 6,27 kg |
Vorteile der Drehbankspitze Typ 857
Die Drehbankspitze Typ 857 kombiniert höchste Präzision, Langlebigkeit und Flexibilität für den Einsatz in modernen CNC-Drehmaschinen.
- Präzise: Echtzeit-Überwachung des Spanndrucks.
- Flexibel: Ideal als Gegenspitze zu Stirnmitnehmern.
- Stabil: Robuste Konstruktion mit zusätzlicher Schaftlagerung.
- Wartungsfrei: Kein zusätzlicher Pflegeaufwand dank Dauerschmierung.
- Geschützt: Wellendichtring verhindert das Eindringen von Schmutz und Kühlflüssigkeit.
Anwendungsbereiche
Die mitlaufende Hochleistungs-Drehbankspitze Typ 857 ist ideal für Anwendungen mit hohen Anforderungen an Spanndruckkontrolle, insbesondere als Gegenspitze zu Stirnmitnehmern oder zur Kompensation von Längenausdehnungen.
