Feststehende Präzisions-Zentrierspitze TYP 548 AG EX 5570 - Serie 508 EX
.jpg)
.jpg)
Produktinformationen "Feststehende Präzisions-Zentrierspitze TYP 548 AG EX 5570 - Serie 508 EX "
Präzisions-Zentrierspitze Typ 548 EX 5570 – Reihe 508 EX
Produktbeschreibung
Die feststehende Präzisions-Zentrierspitze Typ 548 EX 5570 aus der Reihe 508 EX ist speziell für die hochpräzise Schleifbearbeitung großer Zentren entwickelt. Mit feinkörnigem Hartmetall ausgestattet, bietet sie eine hohe Verschleißfestigkeit und Langlebigkeit. Die hohe Oberflächengüte des Schafts sorgt für einen optimalen Sitz in der Pinole. Der Rundlauffehler an der 60°-Spitze beträgt weniger als 0,001 mm. Abdrückmuttern sind separat erhältlich.
Wichtige Merkmale
- Rundheit: An der 60°-Spitze < 0,001 mm.
- Feinkörniges Hartmetall: Hohe Verschleißfestigkeit und Beständigkeit.
- Oberflächengüte: Garantiert präzisen Sitz in der Pinole.
- Flexibilität: Für große Zentren geeignet.
- Abdrückmuttern: Separat zu bestellen.

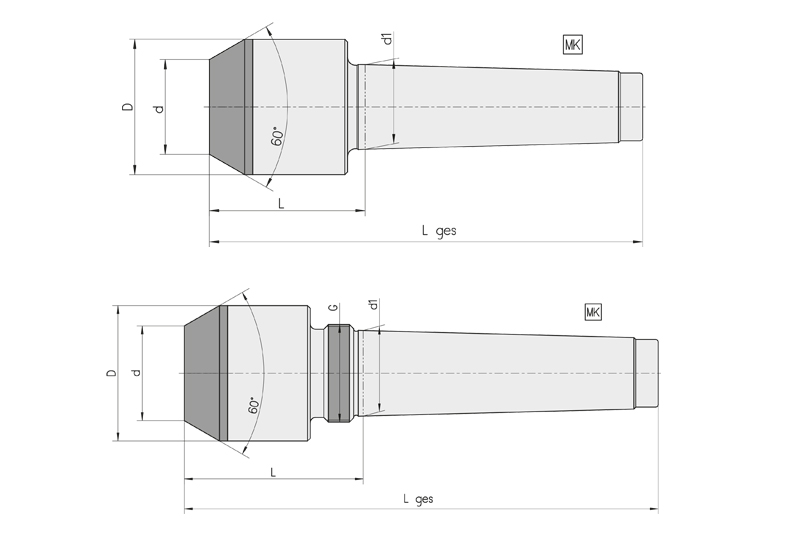

Technische Daten
| Eigenschaft | Wert |
|---|---|
| Konus (MK) | 4 |
| Durchmesser (D) | 70 mm |
| Spitzendurchmesser (d) | 55 mm |
| Durchmesser (d1) | 31,27 mm |
| Gesamtlänge (L ges.) | 160 mm |
| Länge (L1) | 57 mm |
Vorteile der Zentrierspitze Typ 548 EX 5570
Die Zentrierspitze Typ 548 EX 5570 bietet höchste Präzision, Robustheit und Vielseitigkeit und ist ideal für industrielle Anwendungen geeignet.
- Exakte Bearbeitung: Minimaler Rundlauffehler für höchste Präzision.
- Robust: Langlebigkeit durch feinkörniges Hartmetall.
- Vielseitig: Für große Zentren und anspruchsvolle Anwendungen.
- Erweiterbar: Abdrückmuttern separat erhältlich.
Anwendungsbereiche
Die Präzisions-Zentrierspitze Typ 548 EX 5570 wird bevorzugt in der hochpräzisen Schleifbearbeitung eingesetzt. Sie ist optimal für industrielle Fertigungsumgebungen mit höchsten Anforderungen an Präzision und Langlebigkeit.
