Feststehende Präzisions-Zentrierspitze TYP 538 AG EX 5570 - Serie 508 EX
.jpg)
.jpg)
Produktinformationen "Feststehende Präzisions-Zentrierspitze TYP 538 AG EX 5570 - Serie 508 EX "
Präzisions-Zentrierspitze Typ 538 AG EX 5570 – Reihe 508 EX
Produktbeschreibung
Die feststehende Präzisions-Zentrierspitze Typ 538 AG EX 5570 aus der Reihe 508 EX wurde speziell für die hochpräzise Schleifbearbeitung großer Zentren entwickelt. Sie verfügt über feinkörniges Hartmetall, das für eine hohe Verschleißfestigkeit sorgt. Die hohe Oberflächengüte des Schafts gewährleistet einen sicheren Sitz in der Pinole. Der Rundlauffehler an der 60°-Spitze beträgt weniger als 0,001 mm. Abdrückmuttern sind separat zu bestellen.
Wichtige Merkmale
- Rundheit: An der 60°-Spitze < 0,001 mm.
- Feinkörniges Hartmetall: Garantiert hohe Verschleißfestigkeit.
- Oberflächengüte: Optimale Stabilität durch präzisen Sitz.
- Flexibilität: Entwickelt für große Zentren.
- Abdrückmuttern: Separat erhältlich.

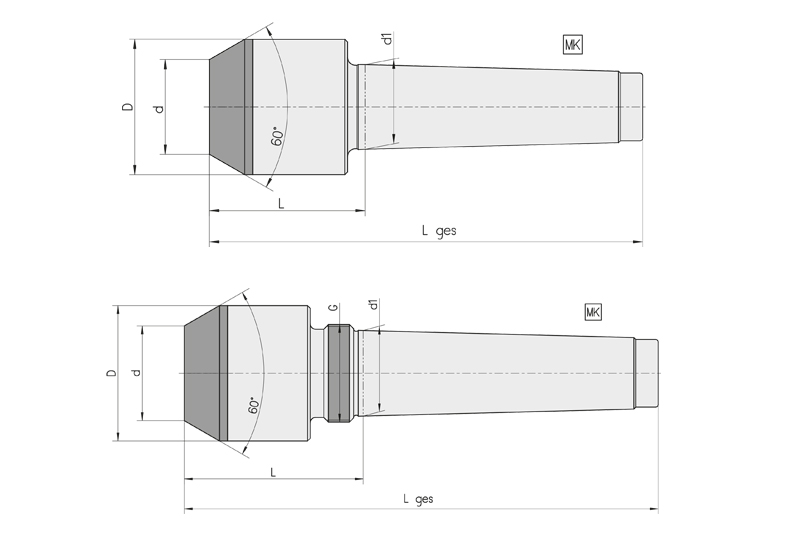

Technische Daten
| Eigenschaft | Wert |
|---|---|
| Konus (MK) | 3 |
| Durchmesser (D) | 70 mm |
| Spitzendurchmesser (d) | 55 mm |
| Durchmesser (d1) | 23,38 mm |
| Gesamtlänge (L1 ges.) | 138 mm |
| Länge (L1) | 57 mm |
Vorteile der Zentrierspitze Typ 538 AG EX 5570
Die Zentrierspitze Typ 538 AG EX 5570 überzeugt durch Präzision, Langlebigkeit und Vielseitigkeit und ist ideal für industrielle Anwendungen geeignet.
- Höchste Präzision: Minimale Abweichungen für exakte Bearbeitungen.
- Langlebig: Verschleißfeste Konstruktion durch Hartmetall.
- Anpassungsfähig: Für große Zentren und anspruchsvolle Anwendungen geeignet.
- Erweiterbar: Kompatibel mit separat erhältlichen Abdrückmuttern.
Anwendungsbereiche
Die Präzisions-Zentrierspitze Typ 538 AG EX 5570 wird bevorzugt in der hochpräzisen Schleifbearbeitung von Bauteilen eingesetzt. Sie ist optimal für industrielle Fertigungsumgebungen, die höchste Anforderungen an Präzision und Langlebigkeit stellen.
