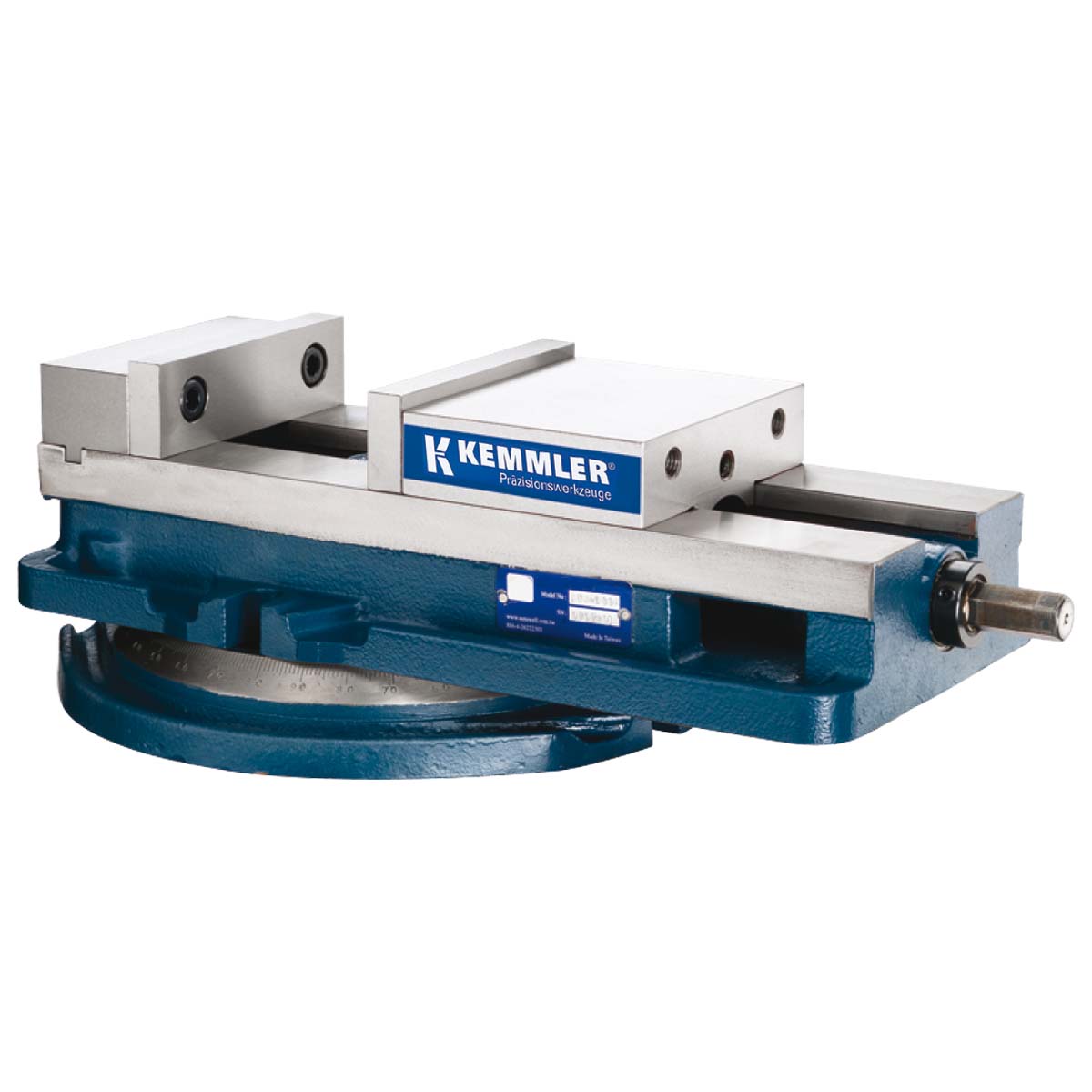

Drehplatte für Maschinenschraubstock ATW-50 / ATD-570
Produktnummer: Z.KS.AT513A
Produktinformationen "Drehplatte für Maschinenschraubstock ATW-50 / ATD-570"
Ausführung:
Auflagerand geschliffen, 360° Teilstriche zur Winkeleinstellung.
Lieferumfang:
Mit Befestigungsschrauben und Nutensteinen.

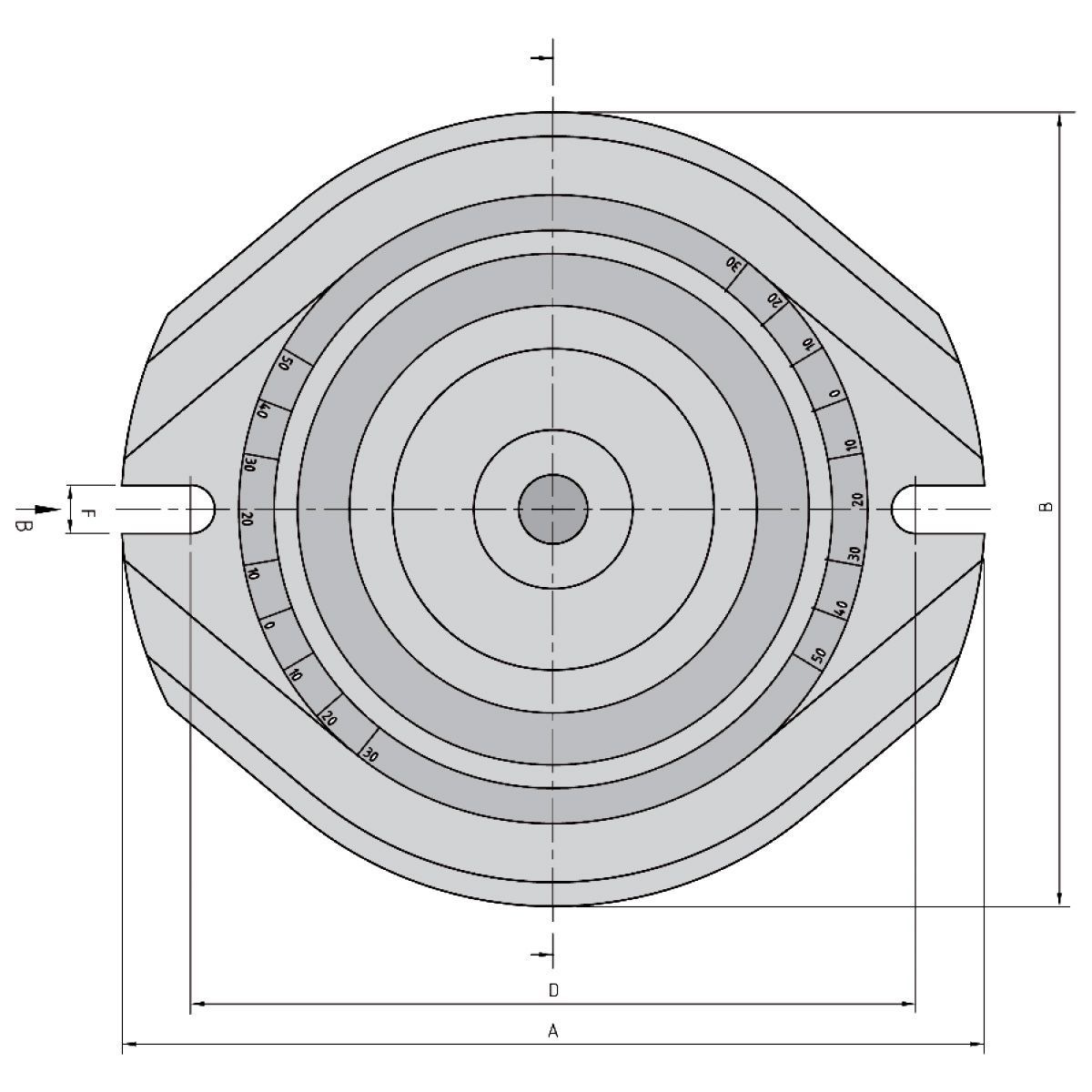

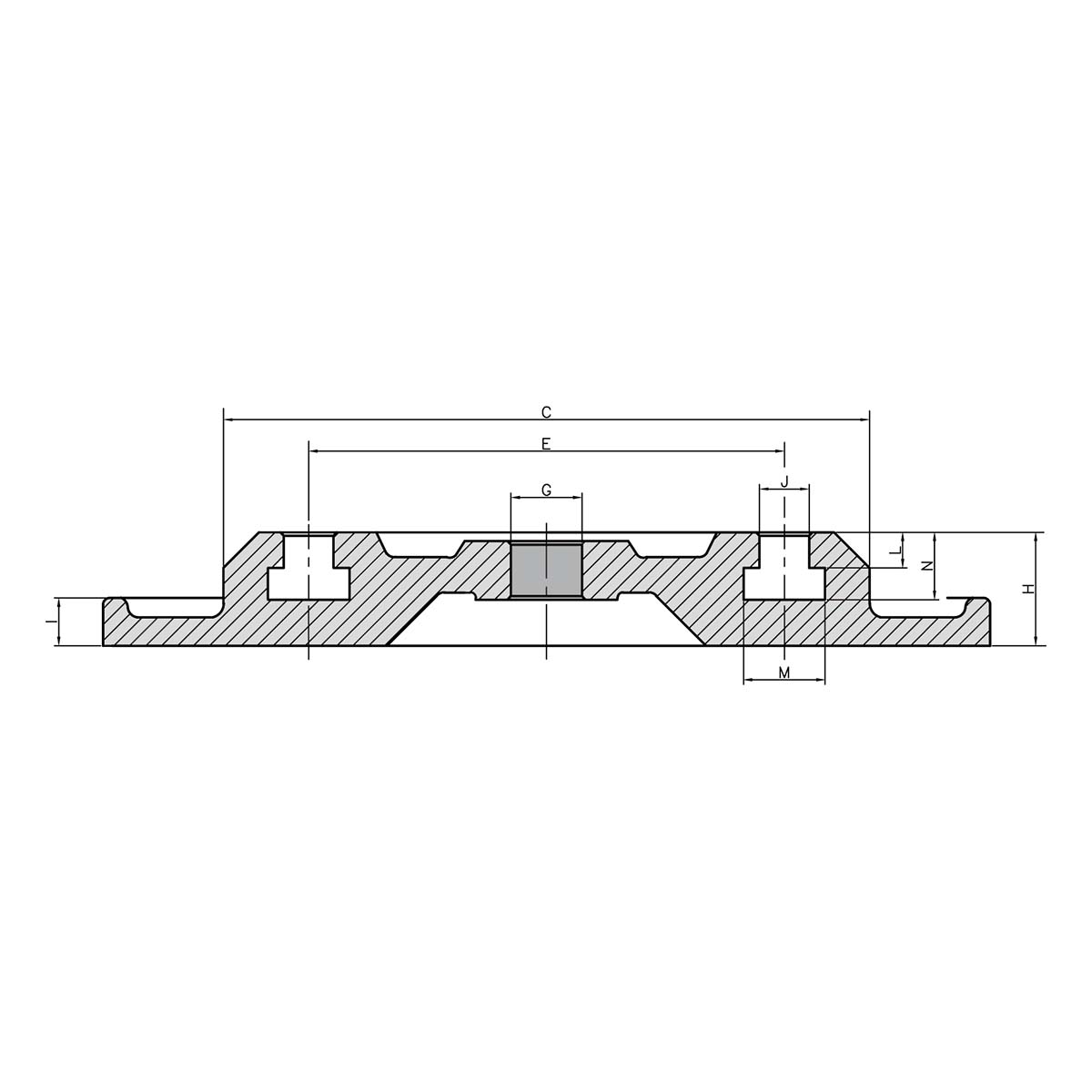

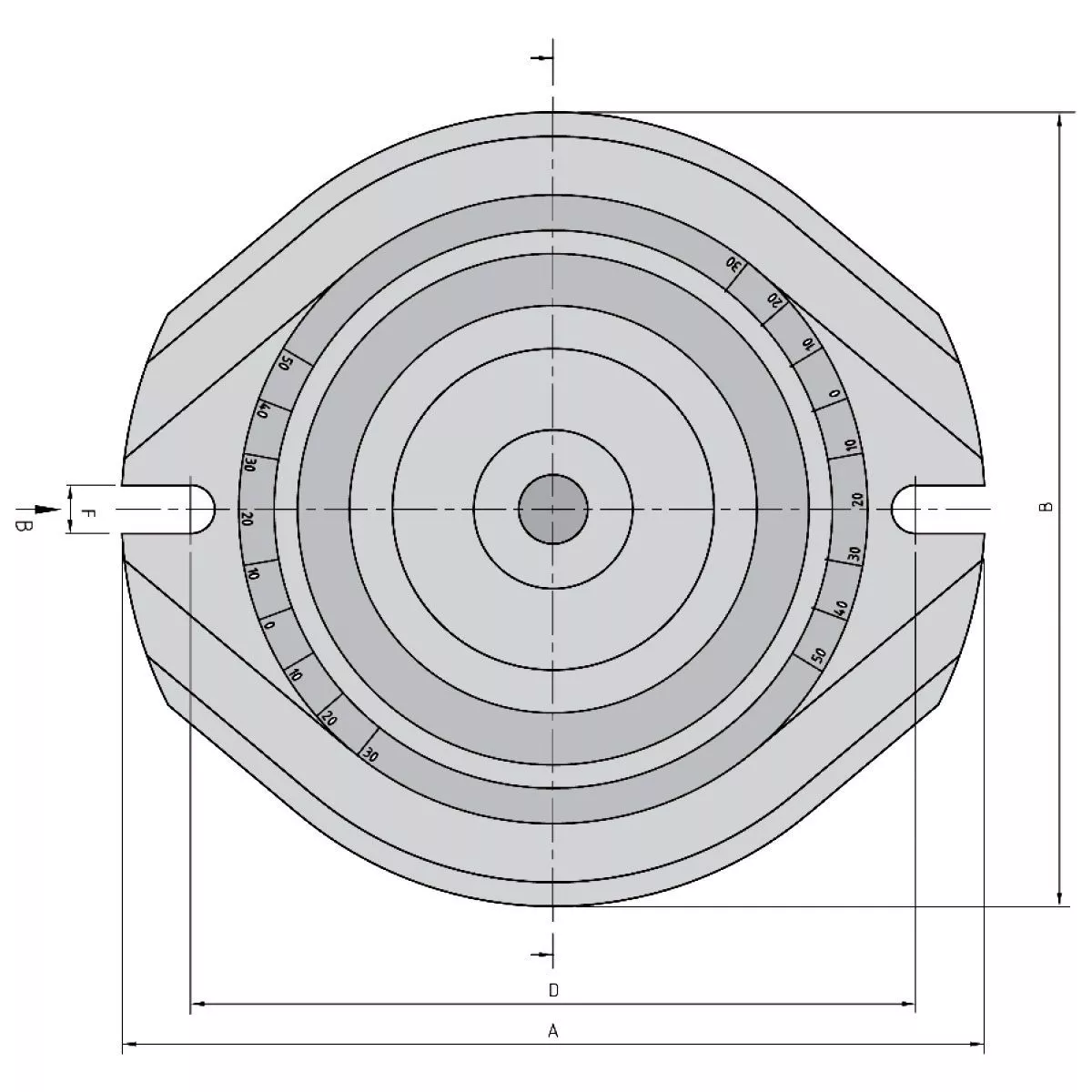

| A: | 275 |
|---|---|
| Ausführung: | ATW-50 / ATD-570 |
| B: | 257 |
| C: | 212 |
| D: | 239 |
| E: | 163 |
| F: | 14 |
| G: | 20 |
| H: | 36 |
| I: | 13,5 |
| J: | 14 |
| L: | 10 |
| M: | 23,5 |
| n: | 19 |
