HSK Aufnahmen
ZCC Cutting Tools Europe GmbH
Fräseraufnahmen DIN 6359 für Zylinderschäfte DIN 1835-B HSK-A
Fräseraufnahmen DIN 6359 für Zylinderschäfte DIN 1835-B HSK-AVerwendung:Zum Spannen von zylinderischen Werkzeugschäften mit seitlicher Spannfläche DIN 1835 Form B (Weldon)ISO 12164-1 / DIN 69893-1 / HSK-A / Rundlaufgenauigkeit
≤ 0,003 / G6,3 15.000 minAb d = 25 mit zwei SpannschraubenLieferumfang: Mit Spannschraube
%
SRC Werkzeuge
HSK-A 63 (DIN 69893-1) Messerkopfaufnahme für IK
HSK-A 63 (DIN 69893-1) Messerkopfaufnahme für IK(Wuchtgüte 6.3 G 20000 RPM)
Artikelbezeichnung
Artikelcode
HSK-A
D
D1
L1
L2
HSK-A
63 FMH-K16 045 6.3G 20000 SL SP.S
H63AI-165-045 LC
63
16
38
45
17
HSK-A
63 FMH-K16 100 6.3G 20000 SL SP.S
H63AI-165-100 LC
63
16
38
100
17
HSK-A
63 FMH-K16 160 6.3G 20000 SL SP.S
H63AI-165-160 LC
63
16
38
160
17
HSK-A
63 FMH-K22 050 6.3G 20000 SL SP.S
H63AI-166-050 LC
63
22
48
50
19
HSK-A 63 FMH-K22 100 6.3G 20000 SL SP.S
H63AI-166-100 LC
63
22
48
100
19
HSK-A 63 FMH-K22 160 6.3G 20000 SL SP.S
H63AI-166-160 LC
63
22
48
160
19
HSK-A 63 FMH-K27 055 6.3G 20000 SL SP.S
H63AI-167-055 LC
63
27
58
55
21
HSK-A 63 FMH-K27 100 6.3G 20000 SL SP.S
H63AI-167-100 LC
63
27
58
100
21
HSK-A 63 FMH-K27 160 6.3G 20000 SL SP.S
H63AI-167-160 LC
63
27
58
160
21
HSK-A 63 FMH-K32 060 6.3G 20000 SL SP.S
H63AI-168-060 LC
63
32
78
60
24
HSK-A 63 FMH-K32 100 6.3G 20000 SL SP.S
H63AI-168-100 LC
63
32
78
100
24
HSK-A 63 FMH-K32 160 6.3G 20000 SL SP.S
H63AI-168-160 LC
63
32
78
160
24
HSK-A 63 FMH-K40 065 6.3G 20000 SL SP.S
H63AI-169-065 LC
63
40
88
65
27
HSK-A 63 FMH-K40 100 6.3G 20000 SL SP.S
H63AI-169-100 LC
63
40
88
100
27
HSK-A 63 FMH-K40 160 6.3G 20000 SL SP.S
H63AI-169-160 LC
63
40
88
160
27
ZCC Cutting Tools Europe GmbH

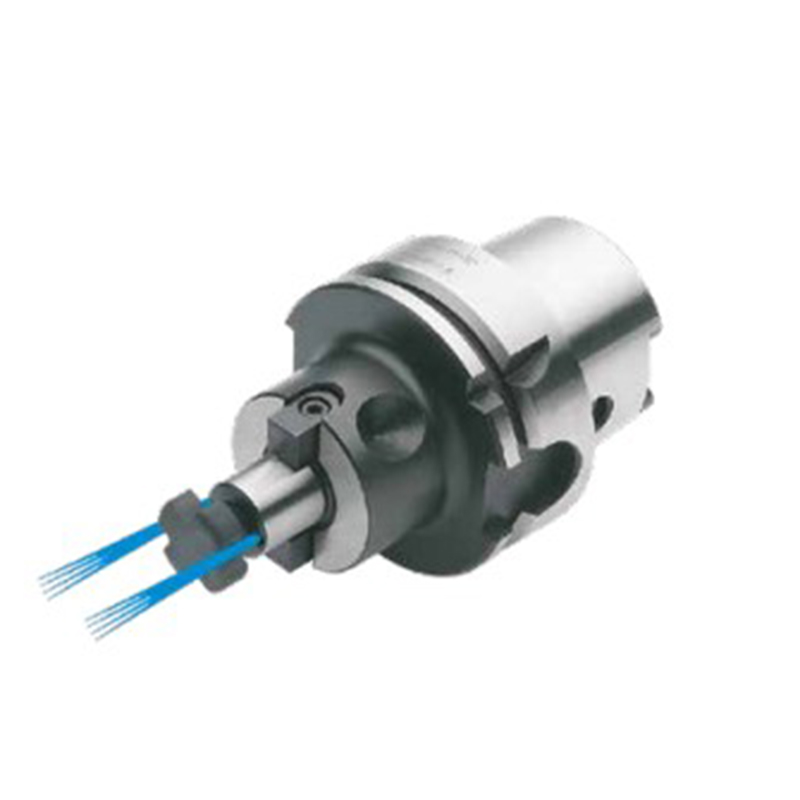

Quernut-Aufsteckfräserdorne DIN 6357 mit vergrößerter Anlagefläche und Kühlkanalbohrungen an der Stirnseite HSK-A
Quernut-Aufsteckfräserdorne DIN 6357 mit vergrößerter Anlagefläche und Kühlkanalbohrungen an der StirnseiteVerwendung:Zur Anwendung von Messerköpfen und Fräsern mit Quernut.ISO 12164-1 / DIN 69893-1 / HSK-A / Rundlaufgenauigkeit
≤ 0,003 / G6,3 15.000 mind = 40: Für große Planfräser mit vier zusätzlichen Gewindebohrungen nach DIN 2079.d = 40 / d = 60: Für große Planfräser mit vier zusätzlichen Gewindebohrungen nach DIN 2079.Lieferumfang: Mit Mitnehmersteinen, Kreuzschraube und Zylinderkopfschraube nach DIN 912 für Fräser mit innerer Kühlmittelzufuhr.Bei d = 60 nur mit vier Befestigungsschrauben nach DIN 912.
ZCC Cutting Tools Europe GmbH
Fräseraufnahmen DIN 6359 mit Kühlkanälen für Zylinderschäfte DIN 1835-B HSK-A
Fräseraufnahmen DIN 6359 mit Kühlkanälen für Zylinderschäfte DIN 1835-B HSK-AVerwendung:Zum Spannen von zylindrischen Werkzeugschäften mit seitlicher Spannfläche nach DIN 1835 Form B (Weldon)Mit Kühlkanälen für optimale Kühlung der WerkzeugschneideISO 12164-1 / DIN 69893-1 / HSK-A / Rundlaufgenauigkeit
≤ 0,003 / G6,3 15.000 minHinweis: Ab d = 25 mit zwei Spannschrauben d = 6 bis 14 mit zwei Kühlkanälen d = 16 bis 40 mit vier Kühlkanälen Für Werkzeuge mit innerer Kühlmittelzufuhr muss ein O-Ring eingesetz werdenLieferumfang: Mit Spannschraube und O-Ring
%
SRC Werkzeuge

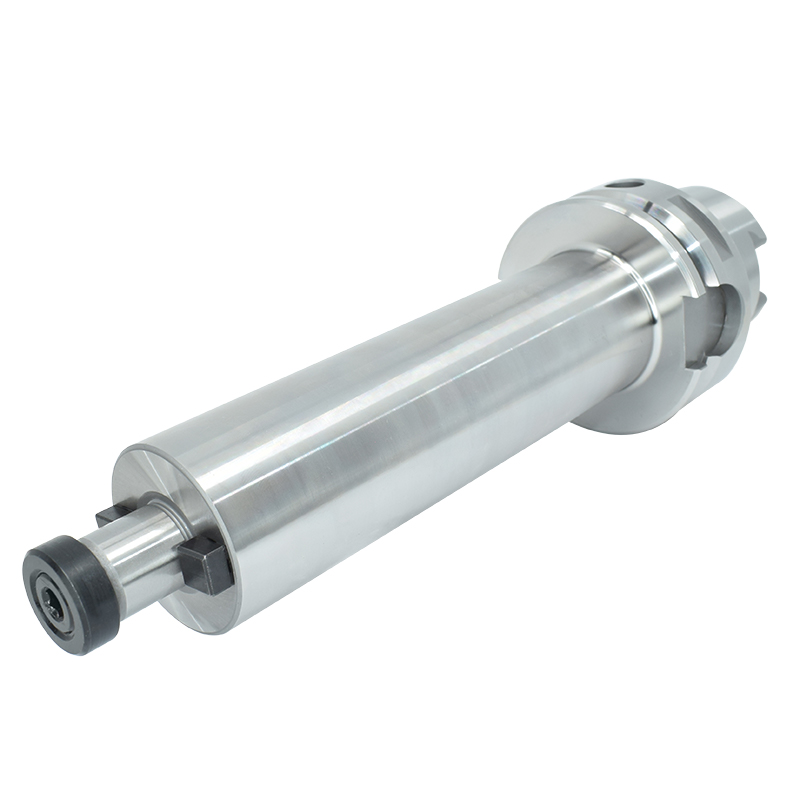

HSK-A 63 (DIN 69893-1) Messerkopfaufnahme
HSK-A 63 (DIN 69893-1) Messerkopfaufnahme(
Wuchtgüte 6.3 G 20000 RPM)
Artikelbezeichnung
Artikelcode
HSK-A
D
D1
L1
L2
HSK-A 63 FMH16 045 6.3G 20000 SL SP.S
H63A-165-045 LC
63
16
38
45
17
HSK-A
63 FMH16 100 6.3G 20000 SL SP.S
H63A-165-100 LC
63
16
38
100
17
HSK-A
63 FMH16 160 6.3G 20000 SL SP.S
H63A-165-160 LC
63
16
38
160
17
HSK-A
63 FMH22 050 6.3G 20000 SL SP.S
H63A-166-050 LC
63
22
48
50
19
HSK-A 63 FMH22 100 6.3G 20000 SL SP.S
H63A-166-100 LC
63
22
48
100
19
HSK-A 63 FMH22 160 6.3G 20000 SL SP.S
H63A-166-160 LC
63
22
48
160
19
HSK-A 63 FMH27 055 6.3G 20000 SL SP.S
H63A-167-055 LC
63
27
58
55
21
HSK-A 63 FMH27 100 6.3G 20000 SL SP.S
H63A-167-100 LC
63
27
58
100
21
HSK-A 63 FMH27 160 6.3G 20000 SL SP.S
H63A-167-160 LC
63
27
58
160
21
HSK-A 63 FMH32 060 6.3G 20000 SL SP.S
H63A-168-060 LC
63
32
78
60
24
HSK-A 63 FMH32 100 6.3G 20000 SL SP.S
H63A-168-100 LC
63
32
78
100
24
HSK-A 63 FMH32 160 6.3G 20000 SL SP.S
H63A-168-160 LC
63
32
78
160
24
HSK-A 63 FMH40 065 6.3G 20000 SL SP.S
H63A-169-065 LC
63
40
88
65
27
HSK-A 63 FMH40 100 6.3G 20000 SL SP.S
H63A-169-100 LC
63
40
88
100
27
HSK-A 63 FMH40 160 6.3G 20000 SL SP.S
H63A-169-160 LC
63
40
88
160
27
